フィックスステージ 手動 透過型フィックスステージ

LS-P4051FX

  • LS-P4051FX

  • LD-P4051FX

  • LS-P6051FX

  • LD-P6051FX

【カメラセンサの位置調整に最適!】位置調整後に動かないステージです

・クランプレスの、位置調整後に動かないステージです。
・特殊機構により、バックラッシを防止しています。
・位置調整は六角レンチを使用します。
 ※六角レンチは付属しておりません。お客様にてご用意ください。
・六角レンチに替わり特殊形状のレンチに対応させることも可能です(オプション)。
・常に位置調整が必要なワークより、むしろカメラやセンサなど、位置調整後に移動させたくないワークに最適です。
・ステージ中心が透過穴になっています。
・水平設置だけでなく、垂直・逆さ方向の設置も可能です。

共通仕様

クランプ方式 クランプレス
送り方式 送りねじP=0.7mm
移動ガイド すり合わせ
耐荷重 24.5N(2.5kgf)
主要材質 アルミ合金/黒アルマイト梨地
RoHS指令対応状況 RoHS指令適合品

詳細仕様

  • 4件中 1-4件

  • 表示件数

4件の型式

型式 製品名 移動方向 ステージ高さ ステージ面 移動量 質量
LS-P4051FX 透過型X軸フィックスステージ40×40 X軸1方向 10mm 40mm×40mm ±3.5mm 0.04kg

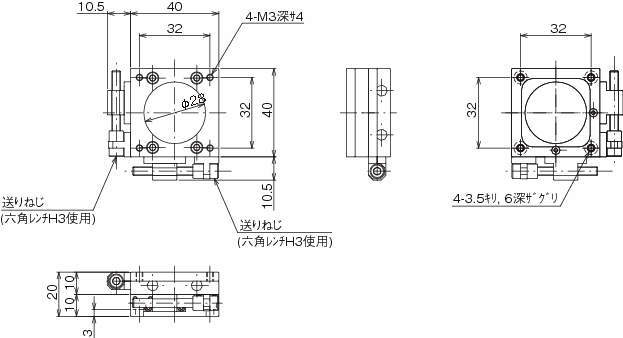

LD-P4051FX 透過型XY軸フィックスステージ40×40 XY軸2方向 20mm 40mm×40mm ±3.5mm 0.08kg

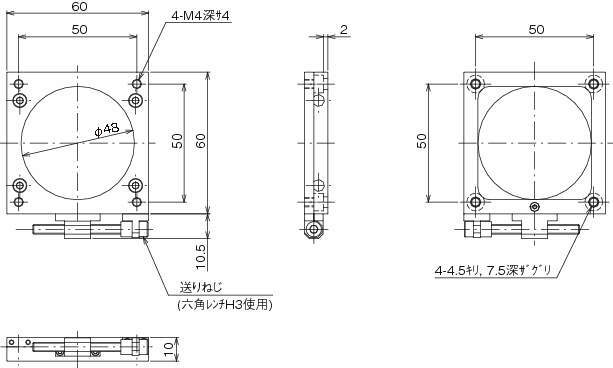

LS-P6051FX 透過型X軸フィックスステージ60×60 X軸1方向 10mm 60mm×60mm ±5.5mm 0.06kg
LD-P6051FX 透過型XY軸フィックスステージ60×60 XY軸2方向 20mm 60mm×60mm ±5.5mm 0.12kg

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
LS-P4051FX LS-P4051FX P 35,000 - 20日間
LD-P4051FX LD-P4051FX P 70,000 - 20日間
LS-P6051FX LS-P6051FX P 36,000 - 20日間
LD-P6051FX LD-P6051FX P 72,000 - 20日間
