インサート軸受ユニット|テークアップ形 UCT(円筒穴・カバー付き)

UCT

  • UCT

・写真はカバーなしの写真です。
・カバー取付溝付タイプに、カバーは付属していません。

・UCTはスライド溝を持つ軸受箱を組み合わせたユニットです。
・スライド溝に沿って軸受箱をラジアル方向に移動させることで、軸中心の支持位置を調整することが出来ます。

・UC形軸受は給油機構を備え球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・内輪に取付けられた2個の止めねじで簡単で確実に軸に取り付けることの出来る代表的な形式です。

#ベアリングユニット

共通仕様

適用グリースニップル 201~210・X05~X09・305~308:B-1/4-28UNF
211~217・X10~X17・309~328:B-PT1/8

詳細仕様

  • 141件中 1-10件

  • 表示件数

141件の型式

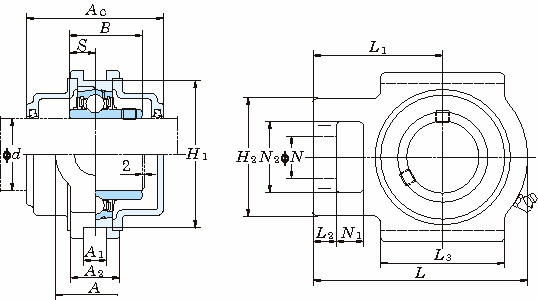

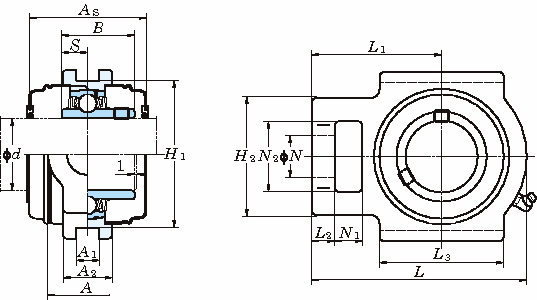

型式 タイプ 軸径
d
(mm)
寸法(mm) 寸法(mm) カバー寸法(mm) 適用
軸受箱
適用軸受 参考
ユニット質量
(kg)
軸受箱 軸受 A A1 A2 H H1 H2 L L1 L2 L3 N N1 N2 B S As Ac 呼び番号 基本定格荷重(kN) 係数 f0
Cr C0r
UCT201C 鋼板カバー付(貫通形) 標準品 12 32 12 21 89 76 51 94 61 10 51 19 16 32 31 12.7 44 - T201 UC201 12.8 6.65 13.2 0.81
UCT202C 鋼板カバー付(貫通形) 標準品 15 32 12 21 89 76 51 94 61 10 51 19 16 32 31 12.7 44 - T202 UC202 12.8 6.65 13.2 0.79
UCT203C 鋼板カバー付(貫通形) 標準品 17 32 12 21 89 76 51 94 61 10 51 19 16 32 31 12.7 44 - T203 UC203 12.8 6.65 13.2 0.78
UCT204C 鋼板カバー付(貫通形) 標準品 20 32 12 21 89 76 51 94 61 10 51 19 16 32 31 12.7 44 - T204 UC204 12.8 6.65 13.2 0.76
UCT205C 鋼板カバー付(貫通形) 標準品 25 32 12 24 89 76 51 97 62 10 51 19 16 32 34.1 14.3 48 - T205 UC205 14.0 7.85 13.9 0.84
UCTX05C 鋼板カバー付(貫通形) 標準品 25 37 12 28 102 89 56 113 70 10 57 22 16 37 38.1 15.9 52 - TX05 UCX05 19.5 11.3 13.9 1.4
UCT206C 鋼板カバー付(貫通形) 標準品 30 37 12 28 102 89 56 113 70 10 57 22 16 37 38.1 15.9 52 - T206 UC206 19.5 11.3 13.9 1.3
UCTX06C 鋼板カバー付(貫通形) 標準品 30 37 12 30 102 89 64 129 78 13 64 22 16 37 42.9 17.5 59 - TX06 UCX06 25.7 15.4 13.9 1.7
UCT207C 鋼板カバー付(貫通形) 標準品 35 37 12 30 102 89 64 129 78 13 64 22 16 37 42.9 17.5 59 - T207 UC207 25.7 15.4 13.9 1.6
UCTX07C 鋼板カバー付(貫通形) 標準品 35 49 16 36 114 102 83 144 88 15 83 29 19 49 49.2 19 68 - TX07 UCX07 29.1 17.8 14.0 2.7

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
UCT201C UCT201C P 6,110 - 4日間
UCT202C UCT202C P 6,110 - 4日間
UCT203C UCT203C P 6,070 - 4日間
UCT204C UCT204C P 5,880 - 4日間
UCT205C UCT205C P 6,590 - 在庫品
UCTX05C UCTX05C P 9,350 - お問合
UCT206C UCT206C P 8,130 - 在庫品
UCTX06C UCTX06C P 10,520 - お問合
UCT207C UCT207C P 9,270 - 在庫品
UCTX07C UCTX07C P 13,360 - お問合
