インサート軸受ユニット|テークアップ形 UKT(テーパ穴・カバー付き)

UKT

  • UKT

・写真はカバーなしの写真です。
・カバー取付溝付タイプに、カバーは付属していません。

・UKTはスライド溝を持つ軸受箱を組み合わせたユニットです。
・スライド溝に沿って軸受箱をラジアル方向に移動させることで、軸中心の支持位置を調整することが出来ます。

・UK形軸受は給油機構を備え球状外径面の外輪とテーパ穴内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。アダプタスリーブを用いて軸に固定するタイプです。
・アダプタスリーブが軸の全周を包み込んで確実に固定します。
・アダプターは付属していません。

#ベアリングユニット

共通仕様

適用グリースニップル 205~210・X05~X09・305~308:B-1/4-28UNF
211~217・X10~X17・309~328:B-PT1/8

詳細仕様

  • 119件中 1-10件

  • 表示件数

119件の型式

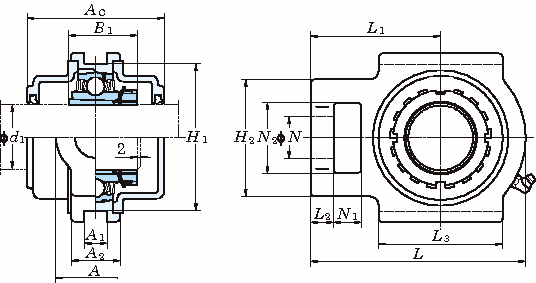

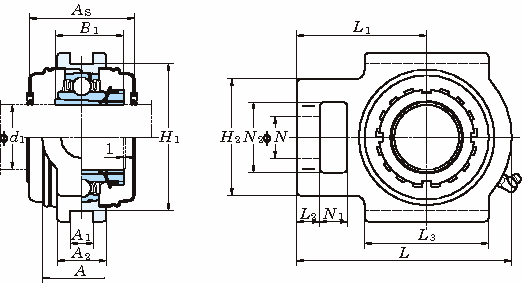

型式 タイプ 軸径
d1
(mm)
寸法(mm) 寸法(mm) カバー寸法(mm) 適用
軸受箱
適用軸受 適用
アダプタ
参考
ユニット質量
(kg)
軸受箱 軸受 A A1 A2 H H1 H2 L L1 L2 L3 N N1 N2 B1 As Ac 呼び番号 基本定格荷重(kN) 係数 f0
Cr C0r
UKT205C 鋼板カバー付(貫通形) 標準品 20 32 12 24 89 76 51 97 62 10 51 19 16 32 29 48 - T205 UK205 14.0 7.85 13.9 H2305X 0.88
UKTX05C 鋼板カバー付(貫通形) 標準品 20 37 12 28 102 89 56 113 70 10 57 22 16 37 35 52 - TX05 UKX05 19.5 11.3 13.9 H2305X 1.3
UKT206C 鋼板カバー付(貫通形) 標準品 25 37 12 28 102 89 56 113 70 10 57 22 16 37 31 52 - T206 UK206 19.5 11.3 13.9 H2306X 1.3
UKTX06C 鋼板カバー付(貫通形) 標準品 25 37 12 30 102 89 64 129 78 13 64 22 16 37 38 59 - TX06 UKX06 25.7 15.4 13.9 H2306X 1.7
UKT207C 鋼板カバー付(貫通形) 標準品 30 37 12 30 102 89 64 129 78 13 64 22 16 37 35 59 - T207 UK207 25.7 15.4 13.9 H2307X 1.7
UKTX07C 鋼板カバー付(貫通形) 標準品 30 49 16 36 114 102 83 144 88 15 83 29 19 49 43 68 - TX07 UKX07 29.1 17.8 14.0 H2307X 2.6
UKT208C 鋼板カバー付(貫通形) 標準品 35 49 16 33 114 102 83 144 88 16 83 29 19 49 36 68 - T208 UK208 29.1 17.8 14.0 H2308X 2.5
UKTX08C 鋼板カバー付(貫通形) 標準品 35 49 16 36 117 102 83 144 87 15 83 29 19 49 46 68 - TX08 UKX08 34.1 21.3 14.0 H2308X 2.6
UKT209C 鋼板カバー付(貫通形) 標準品 40 49 16 35 117 102 83 144 87 16 83 29 19 49 39 68 - T209 UK209 34.1 21.3 14.0 H2309X 2.5
UKTX09C 鋼板カバー付(貫通形) 標準品 40 49 16 38 117 102 83 149 90 16 86 29 19 49 50 73 - TX09 UKX09 35.1 23.3 14.4 H2309X 2.9

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
UKT205C UKT205C P 6,590 - 4日間
UKTX05C UKTX05C P 9,350 - お問合
UKT206C UKT206C P 8,130 - 4日間
UKTX06C UKTX06C P 10,520 - お問合
UKT207C UKT207C P 9,270 - 4日間
UKTX07C UKTX07C P 13,360 - お問合
UKT208C UKT208C P 11,340 - 4日間
UKTX08C UKTX08C P 15,660 - お問合
UKT209C UKT209C P 13,100 - 4日間
UKTX09C UKTX09C P 17,100 - お問合
