日本トムソン
・カムフォロアは、厚肉の外輪に針状ころを組み込んだ構造で、外輪回転用に設計された、摩擦係数が小さく回転性能に優れた軸受です。
・外輪外径面が直接相手ガムガイド面と接触しながら案内をしますが、この軸受は効果的に負荷域を増大させる目的でラジアルすきまを小さく設計しているため、衝撃荷重を緩和し、安定した長寿命が得られます。
・スタッドに段加工が施されており、段部分を上面からセットねじで固定するため取付けが容易で、パレットチェンジャなどの用途に最適です。
| ころの案内方式 | 保持器付き |
|---|---|
| スタッド頭部の形状 | 六角穴付き |
| 外輪外径面の形状 | 円筒外輪 |
| シール部の構造 | シール形 |
| 材質 | 炭素鋼製 |
10件の型式
| 型式 | タイプ | 材質 | シール部の構造 | 外輪外径面の形状 | 主要寸法(mm) | 取付関係寸法(mm) |
基本動 定格荷重 C (N) |
基本静 定格荷重 CO (N) |
最大静 許容荷重 (N) |
トラック 負荷容量 (N) |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

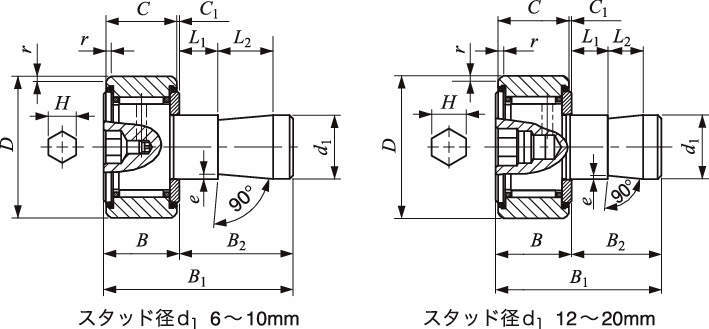

| D | C | d1 | B | B1 | B2 | C1 | L1 | L2 | H | e | D2 | 許容差 | t 最小 | f 最小 | |||||||||
| CF-SFU-6B | CF-SFU-B | 炭素鋼製 | シール形 | 円筒外輪 | 16 | 11 | 6 | 12.2 | 32 | 19.8 | 0.6 | 5 | 10 | 3 | 0.3 | 6 | +0.0120 | 20 | 11 | 3660 | 3650 | 1950 | 3400 |
| CF-SFU-8B | CF-SFU-B | 炭素鋼製 | シール形 | 円筒外輪 | 19 | 11 | 8 | 12.2 | 32 | 19.8 | 0.6 | 5 | 10 | 4 | 0.5 | 8 | +0.0150 | 20 | 13 | 4250 | 4740 | 4620 | 4040 |
| CF-SFU-10B | CF-SFU-B | 炭素鋼製 | シール形 | 円筒外輪 | 22 | 12 | 10 | 13.2 | 33 | 19.8 | 0.6 | 5 | 10 | 4 | 0.5 | 10 | +0.0150 | 20 | 16 | 5430 | 6890 | 6890 | 4680 |
| CF-SFU-10-1B | CF-SFU-B | 炭素鋼製 | シール形 | 円筒外輪 | 26 | 12 | 10 | 13.2 | 33 | 19.8 | 0.6 | 5 | 10 | 4 | 0.5 | 10 | +0.0150 | 20 | 16 | 5430 | 6890 | 6890 | 5530 |
| CF-SFU-12B | CF-SFU-B | 炭素鋼製 | シール形 | 円筒外輪 | 30 | 14 | 12 | 15.2 | 35 | 19.8 | 0.6 | 5 | 10 | 6 | 1 | 12 | +0.0180 | 20 | 21 | 7910 | 9790 | 9790 | 7010 |
| CF-SFU-12-1B | CF-SFU-B | 炭素鋼製 | シール形 | 円筒外輪 | 32 | 14 | 12 | 15.2 | 35 | 19.8 | 0.6 | 5 | 10 | 6 | 1 | 12 | +0.0180 | 20 | 21 | 7910 | 9790 | 9790 | 7480 |
| CF-SFU-16B | CF-SFU-B | 炭素鋼製 | シール形 | 円筒外輪 | 35 | 18 | 16 | 19.6 | 44.5 | 24.9 | 0.8 | 10 | 10 | 6 | 1 | 16 | +0.0180 | 25 | 26 | 12000 | 18300 | 18300 | 11200 |
| CF-SFU-18B | CF-SFU-B | 炭素鋼製 | シール形 | 円筒外輪 | 40 | 20 | 18 | 21.6 | 46.5 | 24.9 | 0.8 | 10 | 10 | 8 | 1 | 18 | +0.0180 | 25 | 29 | 14800 | 25200 | 25200 | 14500 |
| CF-SFU-20B | CF-SFU-B | 炭素鋼製 | シール形 | 円筒外輪 | 52 | 24 | 20 | 25.6 | 50.5 | 24.9 | 0.8 | 10 | 10 | 8 | 1 | 20 | +0.0210 | 25 | 34 | 20700 | 34600 | 34600 | 23200 |
| CF-SFU-20-1B | CF-SFU-B | 炭素鋼製 | シール形 | 円筒外輪 | 47 | 24 | 20 | 25.6 | 50.5 | 24.9 | 0.8 | 10 | 10 | 8 | 1 | 20 | +0.0210 | 25 | 34 | 20700 | 34600 | 34600 | 21000 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CF-SFU-6B | CF-SFU-6B | P | 3,010 | 在庫品 | 在庫品 |
| CF-SFU-8B | CF-SFU-8B | P | 3,170 | 在庫品 | 在庫品 |
| CF-SFU-10B | CF-SFU-10B | P | 3,230 | 在庫品 | 在庫品 |
| CF-SFU-10-1B | CF-SFU-10-1B | P | 3,410 | 在庫品 | 在庫品 |
| CF-SFU-12B | CF-SFU-12B | P | 3,920 | 在庫品 | 在庫品 |
| CF-SFU-12-1B | CF-SFU-12-1B | P | 4,180 | - | 在庫品 |
| CF-SFU-16B | CF-SFU-16B | P | 4,360 | 在庫品 | 在庫品 |
| CF-SFU-18B | CF-SFU-18B | P | 5,210 | 在庫品 | 在庫品 |
| CF-SFU-20B | CF-SFU-20B | P | 6,770 | 在庫品 | 在庫品 |
| CF-SFU-20-1B | CF-SFU-20-1B | P | 6,570 | 在庫品 | 在庫品 |
