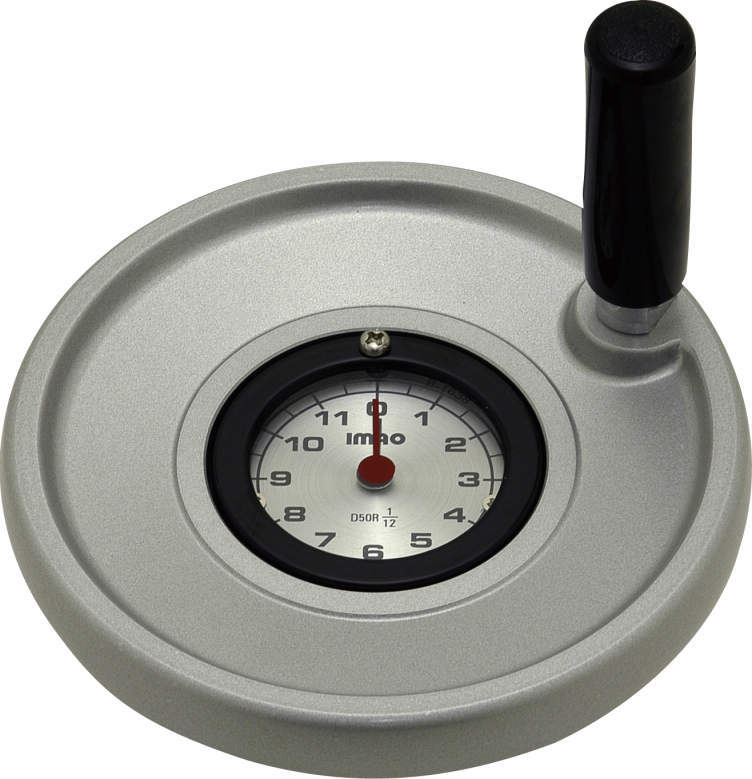

ディスク型ダイアルハンドル車 DHW

DHW

  • DHW

・握りはER-S型の回転握りを使用しています。
・本製品にはインジケーターは含まれておりません。
・適用インジケーターは分銅式ですので、地面と垂直状態から60°以内でご使用ください。
・RoHS指令適合製品です。

#RoHS
#インジケータ

共通仕様

ハンドル車 アルミ合金(ADC12) 焼付塗装 シルバーグレー
握り ポリアミド ブラック

CADメーカーTOP

詳細仕様

  • 64件中 1-10件

  • 表示件数

64件の型式

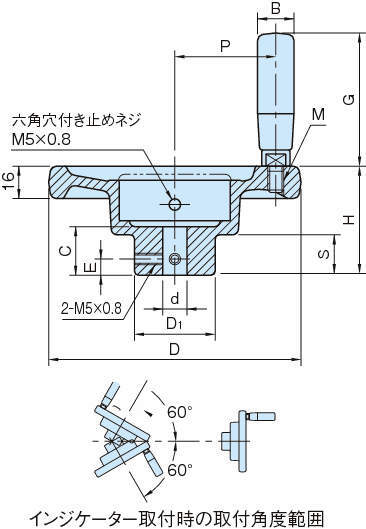

型式 キャップ D d
(H8)
H A C D1 S E B G M P 質量
(g)
追加工
タイプ 軸穴
DHW125C キャップ付き 122 12 54 - 24 40 20 8 18 66 M8×1.25 50 - - -
DHW140C キャップ付き 139 12 55 - 24 40 19 8 18 66 M8×1.25 56 - - -
DHW160C キャップ付き 159 14 58 - 28 45 23 10 22 85 M10×1.5 63 - - -
DHW125ER キャップなし 122 12 54 - 24 40 20 8 18 66 M8×1.25 50 530 - -
DHW140ER キャップなし 139 12 55 - 24 40 19 8 18 66 M8×1.25 56 650 - -
DHW160ER キャップなし 159 14 58 - 28 45 23 10 22 85 M10×1.5 63 810 - -
DHW125ER-HN13 キャップなし 122 12 54 - 24 40 20 8 18 66 M8×1.25 50 530 軸穴 φ13
DHW125ER-HN14 キャップなし 122 12 54 - 24 40 20 8 18 66 M8×1.25 50 530 軸穴 φ14
DHW125ER-HN15 キャップなし 122 12 54 - 24 40 20 8 18 66 M8×1.25 50 530 軸穴 φ15
DHW125ER-HN16 キャップなし 122 12 54 - 24 40 20 8 18 66 M8×1.25 50 530 軸穴 φ16

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
DHW125C DHW125C P 3,930 在庫品 在庫品
DHW140C DHW140C P 4,190 在庫品 在庫品
DHW160C DHW160C P 5,190 在庫品 在庫品
DHW125ER DHW125ER P 3,600 在庫品 在庫品
DHW140ER DHW140ER P 3,800 在庫品 在庫品
DHW160ER DHW160ER P 4,800 在庫品 在庫品
DHW125ER-HN13 DHW125ER-HN13 P 5,400 - 5日間
DHW125ER-HN14 DHW125ER-HN14 P 5,400 - 5日間
DHW125ER-HN15 DHW125ER-HN15 P 5,400 - 5日間
DHW125ER-HN16 DHW125ER-HN16 P 5,400 - 5日間
