プランジャー｜インデックスプランジャー（ノブ無し） NDX-N

NDX-N

  • NDX-N

  • NX-WN-SUS

任意の操作が構築できます

・操作ネジ部を引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。
・遠隔操作等を行う場合、操作ネジ部でジョイントすることができます。
・インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。
・RoHS指令適合製品です。

#RoHS
#インデックスプランジャー
#プランジャー
#位置決め

共通仕様

本体 NDX-N：SUM22L 四三酸化鉄皮膜
NDX-N-SUS・NDX-AN-SUS：SUS303
コイルバネ SUS302WPA
ノーズ NDX-N：SUM22L HRC58～62
NDX-N-SUS：SUS420 HRC53～55
NDX-AN-SUS：SUS303
耐熱温度 180℃

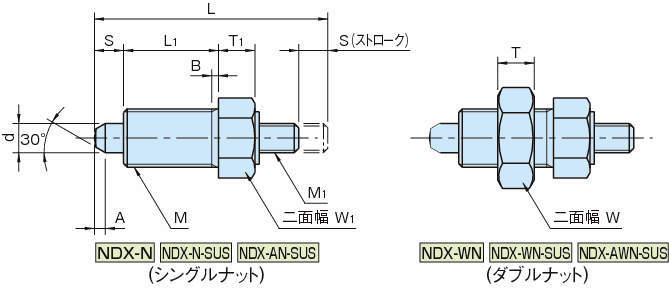

  • 寸法図
  • 動画
  • 資料
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 28件中 1-10件

  • 表示件数

28件の型式

型式 ナット 材質 サイズ M d
(-0.02/-0.04)		 L1 S A M1 L W1 T1 W T B 荷重
(N)
最小～最大		 質量
(g)		 許容せん断力
(N)
本体 ノーズ
NDX8N シングルナット スチール製 スチール製 8 M8×1 4 15 4 1 M3×0.5 32 10 6 - - 2 6～12 8 377
NDX10N-M4 シングルナット スチール製 スチール製 10 M10×1 5 17 5 1.3 M4×0.7 37 13 7 - - 2 5～12 17 589
NDX12N シングルナット スチール製 スチール製 12 M12×1.5 6 20 6 1.8 M6×1 42 14 8 - - 3 6～14 25 848
NDX16N シングルナット スチール製 スチール製 16 M16×1.5 8 26 8 2.3 M8×1.25 56 19 10 - - 3 15～35 61 1507
NDX20N-M8 シングルナット スチール製 スチール製 20 M20×1.5 10 28 10 2.8 M8×1.25 62 22 12 - - 3 15～34 98 2355
NDX8WN ダブルナット スチール製 スチール製 8 M8×1 4 15 4 1 M3×0.5 32 10 6 13 4 2 6～12 11 377
NDX10WN-M4 ダブルナット スチール製 スチール製 10 M10×1 5 17 5 1.3 M4×0.7 37 13 7 17 5 2 5～12 23 589
NDX12WN ダブルナット スチール製 スチール製 12 M12×1.5 6 20 6 1.8 M6×1 42 14 8 19 6 3 6～14 34 848
NDX16WN ダブルナット スチール製 スチール製 16 M16×1.5 8 26 8 2.3 M8×1.25 56 19 10 24 8 3 15～35 78 1507
NDX20WN-M8 ダブルナット スチール製 スチール製 20 M20×1.5 10 28 10 2.8 M8×1.25 62 22 12 30 10 3 15～34 133 2355

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
NDX8N NDX8N P 1,870 - 在庫品
NDX10N-M4 NDX10N-M4 P 2,100 - 在庫品
NDX12N NDX12N P 2,300 - 在庫品
NDX16N NDX16N P 2,700 在庫品 在庫品
NDX20N-M8 NDX20N-M8 P 4,400 - 在庫品
NDX8WN NDX8WN P 1,980 - 在庫品
NDX10WN-M4 NDX10WN-M4 P 2,300 - 在庫品
NDX12WN NDX12WN P 2,400 在庫品 在庫品
NDX16WN NDX16WN P 2,900 - 在庫品
NDX20WN-M8 NDX20WN-M8 P 4,700 在庫品 在庫品
