精度穴
-
![]()
精度穴
-
![]()
メネジ
共通仕様
| 本体 | S45C 四三酸化鉄被膜 |
|---|
イマオコーポレーション

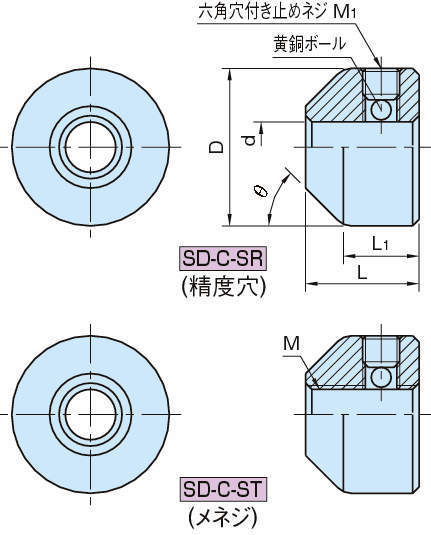

スチール製スイッチドッグ（円錐型） SD-C
詳細仕様
16件の型式
| 型式 |
シャフト 取付穴 |
D |
d (H8) |
M | L | L1 | θ | M1 |
黄銅 ボール |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| SD25C30SR8 | 精度穴 | 25 | 8 | - | 22 | 12 | 30° | M5×0.8-5L | φ3.2 | 60 |
| SD25C30SR10 | 精度穴 | 25 | 10 | - | 22 | 12 | 30° | M5×0.8-5L | φ3.2 | 55 |
| SD25C30ST8 | メネジ | 25 | - | M8×1.25 | 22 | 12 | 30° | M5×0.8-5L | φ3.2 | 60 |
| SD25C30ST10 | メネジ | 25 | - | M10×1.5 | 22 | 12 | 30° | M5×0.8-5L | φ3.2 | 55 |
| SD40C30SR12 | 精度穴 | 40 | 12 | - | 33 | 16 | 30° | M8×1.25-8L | φ6.4 | 225 |
| SD40C30SR16 | 精度穴 | 40 | 16 | - | 33 | 16 | 30° | M8×1.25-8L | φ6.4 | 205 |
| SD40C30ST12 | メネジ | 40 | - | M12×1.75 | 33 | 16 | 30° | M8×1.25-8L | φ6.4 | 230 |
| SD40C30ST16 | メネジ | 40 | - | M16×2 | 33 | 16 | 30° | M8×1.25-8L | φ6.4 | 210 |
| SD25C45SR8 | 精度穴 | 25 | 8 | - | 18 | 12 | 45° | M5×0.8-5L | φ3.2 | 60 |
| SD25C45SR10 | 精度穴 | 25 | 10 | - | 18 | 12 | 45° | M5×0.8-5L | φ3.2 | 60 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SD25C30SR8 | SD25C-30SR8 | P | 970 | - | 在庫品 |
| SD25C30SR10 | SD25C-30SR10 | P | 970 | 在庫品 | 在庫品 |
| SD25C30ST8 | SD25C-30ST8 | P | 970 | - | 在庫品 |
| SD25C30ST10 | SD25C-30ST10 | P | 970 | 在庫品 | 在庫品 |
| SD40C30SR12 | SD40C-30SR12 | P | 1,340 | 在庫品 | 在庫品 |
| SD40C30SR16 | SD40C-30SR16 | P | 1,340 | - | 在庫品 |
| SD40C30ST12 | SD40C-30ST12 | P | 1,340 | 在庫品 | 在庫品 |
| SD40C30ST16 | SD40C-30ST16 | P | 1,340 | - | 在庫品 |
| SD25C45SR8 | SD25C-45SR8 | P | 810 | - | 在庫品 |
| SD25C45SR10 | SD25C-45SR10 | P | 810 | - | 在庫品 |
