平歯車|融着平歯車 PU

PU

  • PU

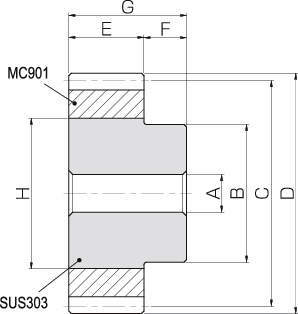

・PS平歯車のボス部にSUS303材を融着固定した、サビに強い平歯車です。

#平歯車

共通仕様

精度等級 JIS N9級 (JIS B 1702-1:1998)
歯形 並歯
圧力角 20°
材料 MC901(ボス部S45C)
熱処理 -
歯面硬度 (115~120HRR)

CADメーカーTOP

詳細仕様

  • 19件中 1-10件

  • 表示件数

19件の型式

型式 モジュール
m
歯数 形状 穴径
AH7
ボス径
B
基準円
直径
C
歯先円
直径
D
歯幅
E
ボス
長さ
F
全長
G
融着径
H
許容トルク
(N・m)
曲げ強さ
許容トルク
(kgf・m)
曲げ強さ
バックラッシ
(mm)
質量
(kg)
PU1-30 1 30 S1 8 20 30 32 10 10 20 20 1.03 0.10 0~0.34 0.046
PU1-35 1 35 S1 8 25 35 37 10 10 20 25 1.25 0.13 0~0.34 0.074
PU1-40 1 40 S1 10 25 40 42 10 10 20 28 1.48 0.15 0~0.34 0.081
PU1-50 1 50 S1 10 30 50 52 10 10 20 34 1.96 0.20 0~0.34 0.13
PU1-60 1 60 S1 10 40 60 62 10 10 20 45 2.41 0.25 0~0.36 0.22
PU1-80 1 80 S1 10 40 80 82 10 10 20 45 3.34 0.34 0~0.36 0.25
PU1.5-30 1.5 30 S1 10 30 45 48 15 12 27 30 3.46 0.35 0~0.38 0.15
PU1.5-35 1.5 35 S1 10 33 52.5 55.5 15 12 27 36 4.22 0.43 0~0.40 0.20
PU1.5-40 1.5 40 S1 10 40 60 63 15 12 27 45 5.00 0.51 0~0.40 0.31
PU1.5-50 1.5 50 S1 12 40 75 78 15 12 27 45 6.60 0.67 0~0.40 0.33

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
PU1-30 PU1-30 P 17,720 - 在庫品
PU1-35 PU1-35 P 19,010 - 在庫品
PU1-40 PU1-40 P 19,050 - 在庫品
PU1-50 PU1-50 P 23,030 - 在庫品
PU1-60 PU1-60 P 26,030 - 在庫品
PU1-80 PU1-80 P 29,430 - 在庫品
PU1.5-30 PU1.5-30 P 21,420 - 在庫品
PU1.5-35 PU1.5-35 P 23,970 - 在庫品
PU1.5-40 PU1.5-40 P 27,050 - 在庫品
PU1.5-50 PU1.5-50 P 29,870 - 在庫品
