・ピッチ、歯数等を豊富に取り揃え、低価格で応用性があります。
共通仕様
| 精度等級 | JIS N8級 (JIS B 1704:1978) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
CPラック&ピニオン｜CP平歯車 SSCP
詳細仕様
18件の型式
-
S1
-
CP特長

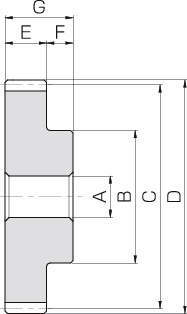

| 型式 |
ピッチ (mm) |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
小歯車1回転 移動距離 (mm) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||||
| SSCP2.5-20 | CP2.5 | 0.7958 | 20 | S1 | 6 | 13 | 15.91 | 17.51 | 10 | 10 | 20 | 50 | 4.14 | 0.48 | 0.42 | 0.049 | 0～0.14 | 0.022 |
| SSCP2.5-25 | CP2.5 | 0.7958 | 25 | S1 | 8 | 17 | 19.89 | 21.49 | 10 | 10 | 20 | 62.5 | 5.58 | 0.83 | 0.57 | 0.085 | 0～0.14 | 0.034 |
| SSCP2.5-30 | CP2.5 | 0.7958 | 30 | S1 | 8 | 21 | 23.87 | 25.46 | 10 | 10 | 20 | 75 | 7.06 | 1.3 | 0.72 | 0.13 | 0～0.14 | 0.054 |
| SSCP2.5-40 | CP2.5 | 0.7958 | 40 | S1 | 10 | 28 | 31.82 | 33.42 | 10 | 10 | 20 | 100 | 10.1 | 2.64 | 1.03 | 0.27 | 0～0.14 | 0.098 |
| SSCP5-20 | CP5 | 1.5915 | 20 | S1 | 8 | 25 | 31.83 | 35.01 | 15 | 15 | 30 | 100 | 24.8 | 3.52 | 2.53 | 0.36 | 0.09～0.25 | 0.14 |
| SSCP5-25 | CP5 | 1.5915 | 25 | S1 | 10 | 32 | 39.78 | 42.97 | 15 | 15 | 30 | 125 | 33.5 | 6.06 | 3.42 | 0.62 | 0.09～0.25 | 0.22 |
| SSCP5-30 | CP5 | 1.5915 | 30 | S1 | 10 | 38 | 47.74 | 50.93 | 15 | 15 | 30 | 150 | 42.3 | 9.45 | 4.32 | 0.96 | 0.09～0.25 | 0.33 |
| SSCP5-40 | CP5 | 1.5915 | 40 | S1 | 12 | 45 | 63.66 | 66.84 | 15 | 15 | 30 | 200 | 60.4 | 18.7 | 6.16 | 1.91 | 0.09～0.25 | 0.54 |
| SSCP10-20 | CP10 | 3.1831 | 20 | S1 | 15 | 50 | 63.66 | 70.03 | 30 | 20 | 50 | 200 | 198 | 30.8 | 20.2 | 3.14 | 0.14～0.35 | 0.99 |
| SSCP10-25 | CP10 | 3.1831 | 25 | S1 | 20 | 60 | 79.57 | 85.94 | 30 | 20 | 50 | 250 | 268 | 52.7 | 27.3 | 5.37 | 0.14～0.35 | 1.49 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSCP2.5-20 | SSCP2.5-20 | P | 900 | 在庫品 | 在庫品 |
| SSCP2.5-25 | SSCP2.5-25 | P | 970 | - | 在庫品 |
| SSCP2.5-30 | SSCP2.5-30 | P | 1,100 | 在庫品 | 在庫品 |
| SSCP2.5-40 | SSCP2.5-40 | P | 1,420 | 在庫品 | 在庫品 |
| SSCP5-20 | SSCP5-20 | P | 1,390 | 在庫品 | 在庫品 |
| SSCP5-25 | SSCP5-25 | P | 1,640 | 在庫品 | 在庫品 |
| SSCP5-30 | SSCP5-30 | P | 2,320 | 在庫品 | 在庫品 |
| SSCP5-40 | SSCP5-40 | P | 3,000 | 在庫品 | 在庫品 |
| SSCP10-20 | SSCP10-20 | P | 3,860 | 在庫品 | 在庫品 |
| SSCP10-25 | SSCP10-25 | P | 5,260 | 在庫品 | 在庫品 |
