CPラック&ピニオン|CP調質平歯車 KSSCP

KSSCP

  • KSSCP

・調質した歯車で、曲げ強度が優れており、追加工が可能です。
・追加で歯面焼入可能です。
・KRCPFのラックのピニオンにお勧めです。

#ピニオン
#CPラック&ピニオン

共通仕様

精度等級 JIS N8級 (JIS B 1704:1978)
歯形 並歯
圧力角 20°
材料 SCM440
熱処理 調質のみ
歯面硬度 225~352HB
表面処理 黒染

CADメーカーTOP

詳細仕様

  • 8件中 1-8件

  • 表示件数

8件の型式

型式 ピッチ
(mm)
モジュール
m

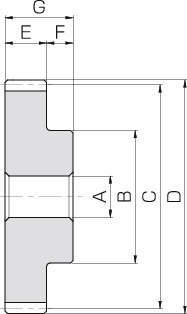

歯数 形状 穴径
AH7
ボス径
B
基準円
直径
C
歯先円
直径
D
歯幅
E
ボス
長さ
F
全長
G
小歯車1回転
移動距離
(mm)
許容トルク(N・m) 許容トルク(kgf・m) バックラッシ
(mm)
質量
(kg)
曲げ強さ 歯面強さ 曲げ強さ 歯面強さ
KSSCP5-20 CP5 1.5915 20 S1 8 25 31.83 35.01 15 15 30 100 41.8 12.7 4.27 1.3 0.09~0.27 0.14
KSSCP5-25 CP5 1.5915 25 S1 10 32 39.79 42.97 15 15 30 125 56.5 20.8 5.76 2.12 0.09~0.27 0.22
KSSCP5-30 CP5 1.5915 30 S1 10 38 47.75 50.93 15 15 30 150 71.4 30.5 7.28 3.11 0.09~0.27 0.33
KSSCP5-40 CP5 1.5915 40 S1 12 50 63.66 66.85 15 15 30 200 102 56.1 10.4 5.72 0.09~0.27 0.58
KSSCP10-20 CP10 3.1831 20 S1 15 50 63.66 70.03 30 20 50 200 335 110 34.1 11.2 0.14~0.37 0.99
KSSCP10-25 CP10 3.1831 25 S1 20 60 79.58 85.94 30 20 50 250 452 180 46.1 18.3 0.14~0.37 1.49
KSSCP10-30 CP10 3.1831 30 S1 20 75 95.49 101.86 30 20 50 300 571 265 58.2 27 0.14~0.37 2.26
KSSCP10-40 CP10 3.1831 40 S1 20 80 127.32 133.69 30 20 50 400 814 487 83 49.7 0.14~0.37 3.66

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
KSSCP5-20 KSSCP5-20 P 2,180 - 在庫品
KSSCP5-25 KSSCP5-25 P 2,620 - 在庫品
KSSCP5-30 KSSCP5-30 P 3,060 - 在庫品
KSSCP5-40 KSSCP5-40 P 3,850 - 在庫品
KSSCP10-20 KSSCP10-20 P 4,930 - 在庫品
KSSCP10-25 KSSCP10-25 P 6,510 - 在庫品
KSSCP10-30 KSSCP10-30 P 9,120 - 在庫品
KSSCP10-40 KSSCP10-40 P 13,580 - 在庫品
