カップリング|カプリコン(オルダムタイプ) MOLシリーズ

MOL

  • MOL

  • MOL-C

・オルダムタイプのフレキシブルカップリングです。
・ハブとスペーサがスリップすることにより、大きな偏心・偏角を許容します。
・ミスアライメントにより発生する軸荷重が小さく、軸への負担を軽減します。
・電気絶縁性があります。

・許容ミスアライメント大
・偏心反力小

#カップリング

共通仕様

材質(ハブ) A2017、アルマイト処理
材質(スペーサ) ポリアセタール
六角穴付き止めねじ SCM435、四三酸化鉄皮膜(黒)
六角穴付きボルト SCM435、四三酸化鉄皮膜(黒)

詳細仕様

  • 153件中 1-10件

  • 表示件数

153件の型式

型式 タイプ サイズ 寸法(mm) ねじ締めつけ
トルク
(N・m)
標準軸穴径(mm) 常用トルク
(N・m)
最大トルク
(N・m)
最高回転数
(min-1)
慣性モーメント
(kg・m2)
静的ねじり
ばね定数
(N・m/rad)
許容偏心
(mm)
許容偏角
(°)
質量
(g)

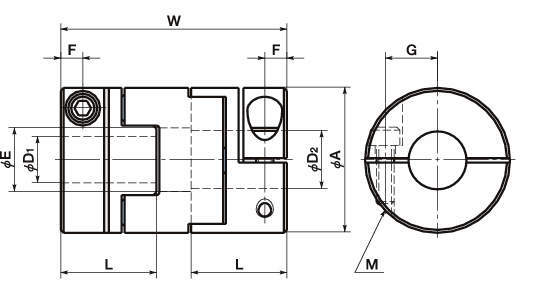

A L W E F G M D1 D2
MOL-16-3×3 セットスクリュー MOL-16 16 7 18 7 3.5 - M3 0.7 3 3 0.7 1.4 39000 3.2×10^-7 31 1 3 7
MOL-16-3×4 セットスクリュー MOL-16 16 7 18 7 3.5 - M3 0.7 3 4 0.7 1.4 39000 3.2×10^-7 31 1 3 7
MOL-16-3×5 セットスクリュー MOL-16 16 7 18 7 3.5 - M3 0.7 3 5 0.7 1.4 39000 3.2×10^-7 31 1 3 7
MOL-16-3×6 セットスクリュー MOL-16 16 7 18 7 3.5 - M3 0.7 3 6 0.7 1.4 39000 3.2×10^-7 31 1 3 7
MOL-16-3×6.35 セットスクリュー MOL-16 16 7 18 7 3.5 - M3 0.7 3 6.35 0.7 1.4 39000 3.2×10^-7 31 1 3 7
MOL-16-4×4 セットスクリュー MOL-16 16 7 18 7 3.5 - M3 0.7 4 4 0.7 1.4 39000 3.2×10^-7 31 1 3 7
MOL-16-4×5 セットスクリュー MOL-16 16 7 18 7 3.5 - M3 0.7 4 5 0.7 1.4 39000 3.2×10^-7 31 1 3 7
MOL-16-4×6 セットスクリュー MOL-16 16 7 18 7 3.5 - M3 0.7 4 6 0.7 1.4 39000 3.2×10^-7 31 1 3 7
MOL-16-4×6.35 セットスクリュー MOL-16 16 7 18 7 3.5 - M3 0.7 4 6.35 0.7 1.4 39000 3.2×10^-7 31 1 3 7
MOL-16-5×5 セットスクリュー MOL-16 16 7 18 7 3.5 - M3 0.7 5 5 0.7 1.4 39000 3.2×10^-7 31 1 3 7

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
MOL-16-3×3 MOL-16-3-3 P 1,720 - 在庫品
MOL-16-3×4 MOL-16-3-4 P 1,720 - 在庫品
MOL-16-3×5 MOL-16-3-5 P 1,720 - 在庫品
MOL-16-3×6 MOL-16-3-6 P 1,720 在庫品 在庫品
MOL-16-3×6.35 MOL-16-3-6.35 P 1,720 - 在庫品
MOL-16-4×4 MOL-16-4-4 P 1,720 - 在庫品
MOL-16-4×5 MOL-16-4-5 P 1,720 - 在庫品
MOL-16-4×6 MOL-16-4-6 P 1,720 - 在庫品
MOL-16-4×6.35 MOL-16-4-6.35 P 1,720 - 在庫品
MOL-16-5×5 MOL-16-5-5 P 1,720 - 在庫品
