カップリング|ジョーマックス インシアタイプ

LS

  • LS

  • LSS

・インシアスパイダをハブの爪に外側から巻きつけるタイプのフレキシブルカップリングです。
・2個のハブ、インシアスパイダおよびリテイナの4つの部品で構成されています。
・インシアタイプは、一度装置に取り付ければ、その後は装置を移動させることなくインシアスパイダの取りつけ・取りはずしができます。メンテナンスが容易です。
・過負荷から装置を保護します。過負荷がかかった場合、シンシアスパイダが破損し、モータと被駆動側の連結が解除されます。

・高トルク
・電気絶縁性

#カップリング

共通仕様

材質(ハブ) LS:鉄系焼結合金、防錆コーティング
LSS:SUS303相当
材質(インシアスパイダ) ポリウレタン
材質(リテイナ) SUS347相当
材質(六角穴付き止めねじ) LS:SCM435、四三酸化鉄皮膜(黒)
LSS:SUSXM7

CADメーカーTOP

詳細仕様

  • 44件中 1-10件

  • 表示件数

44件の型式

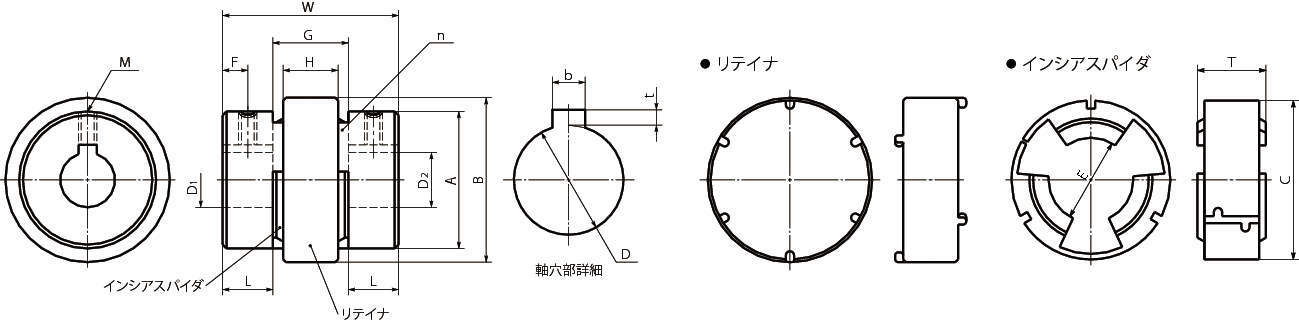

型式 サイズ ハブ材質 寸法
(mm)
スパイダ(mm) ねじ締めつけ
トルク
(N・m)
標準軸穴径 キー溝D1側 キー溝D2側 常用
トルク
(N・m)
最大
トルク
(N・m)
最高
回転数
(mm-1)
慣性
モーメント
(kg・m2)
静的ねじり
ばね定数
(N・m/rad)
許容 質量
(kg)
A B W L G H F M n C T E D1 D2 呼び 寸法 b t 呼び 寸法 b t 偏心 (mm) 偏角 (°) エンドプレイ (mm)
(mm) 公差 (mm) 公差 (mm) 許容差 (mm) 許容差 (mm) 許容差 (mm) 許容差
LS090-18H7×18H7 LS090 鉄系焼結合金 53.6 69.9 67.1 20.8 25.4 21.1 11.2 M6 3 62.5 25.4 29.5 7 18 H7 18 H7 6×6 6 JS9(±0.0150) 2.8 +0.1/0 6×6 6 JS9(±0.0150) 2.8 +0.1/0 38 76 9200 2.7×10^-4 540 0.7 2 +0.7/0 0.52
LS090-18H7×19H7 LS090 鉄系焼結合金 53.6 69.9 67.1 20.8 25.4 21.1 11.2 M6 3 62.5 25.4 29.5 7 18 H7 19 H7 6×6 6 JS9(±0.0150) 2.8 +0.1/0 6×6 6 JS9(±0.0150) 2.8 +0.1/0 38 76 9200 2.7×10^-4 540 0.7 2 +0.7/0 0.52
LS090-18H7×20H7 LS090 鉄系焼結合金 53.6 69.9 67.1 20.8 25.4 21.1 11.2 M6 3 62.5 25.4 29.5 7 18 H7 20 H7 6×6 6 JS9(±0.0150) 2.8 +0.1/0 6×6 6 JS9(±0.0150) 2.8 +0.1/0 38 76 9200 2.7×10^-4 540 0.7 2 +0.7/0 0.52
LS090-18H7×22H7 LS090 鉄系焼結合金 53.6 69.9 67.1 20.8 25.4 21.1 11.2 M6 3 62.5 25.4 29.5 7 18 H7 22 H7 6×6 6 JS9(±0.0150) 2.8 +0.1/0 6×6 6 JS9(±0.0150) 2.8 +0.1/0 38 76 9200 2.7×10^-4 540 0.7 2 +0.7/0 0.52
LS090-18H7×25H7 LS090 鉄系焼結合金 53.6 69.9 67.1 20.8 25.4 21.1 11.2 M6 3 62.5 25.4 29.5 7 18 H7 25 H7 6×6 6 JS9(±0.0150) 2.8 +0.1/0 8×7 8 JS9(±0.0180) 3.3 +0.2/0 38 76 9200 2.7×10^-4 540 0.7 2 +0.7/0 0.52
LS090-19H7×19H7 LS090 鉄系焼結合金 53.6 69.9 67.1 20.8 25.4 21.1 11.2 M6 3 62.5 25.4 29.5 7 19 H7 19 H7 6×6 6 JS9(±0.0150) 2.8 +0.1/0 6×6 6 JS9(±0.0150) 2.8 +0.1/0 38 76 9200 2.7×10^-4 540 0.7 2 +0.7/0 0.52
LS090-19H7×20H7 LS090 鉄系焼結合金 53.6 69.9 67.1 20.8 25.4 21.1 11.2 M6 3 62.5 25.4 29.5 7 19 H7 20 H7 6×6 6 JS9(±0.0150) 2.8 +0.1/0 6×6 6 JS9(±0.0150) 2.8 +0.1/0 38 76 9200 2.7×10^-4 540 0.7 2 +0.7/0 0.52
LS090-19H7×22H7 LS090 鉄系焼結合金 53.6 69.9 67.1 20.8 25.4 21.1 11.2 M6 3 62.5 25.4 29.5 7 19 H7 22 H7 6×6 6 JS9(±0.0150) 2.8 +0.1/0 6×6 6 JS9(±0.0150) 2.8 +0.1/0 38 76 9200 2.7×10^-4 540 0.7 2 +0.7/0 0.52
LS090-19H7×25H7 LS090 鉄系焼結合金 53.6 69.9 67.1 20.8 25.4 21.1 11.2 M6 3 62.5 25.4 29.5 7 19 H7 25 H7 6×6 6 JS9(±0.0150) 2.8 +0.1/0 8×7 8 JS9(±0.0180) 3.3 +0.2/0 38 76 9200 2.7×10^-4 540 0.7 2 +0.7/0 0.52
LS090-20H7×20H7 LS090 鉄系焼結合金 53.6 69.9 67.1 20.8 25.4 21.1 11.2 M6 3 62.5 25.4 29.5 7 20 H7 20 H7 6×6 6 JS9(±0.0150) 2.8 +0.1/0 6×6 6 JS9(±0.0150) 2.8 +0.1/0 38 76 9200 2.7×10^-4 540 0.7 2 +0.7/0 0.52

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
LS090-18H7×18H7 LS090-18H7-18H7 P 21,200 - 在庫品
LS090-18H7×19H7 LS090-18H7-19H7 P 21,200 - 在庫品
LS090-18H7×20H7 LS090-18H7-20H7 P 21,200 - 在庫品
LS090-18H7×22H7 LS090-18H7-22H7 P 21,200 - 在庫品
LS090-18H7×25H7 LS090-18H7-25H7 P 21,200 - 在庫品
LS090-19H7×19H7 LS090-19H7-19H7 P 21,200 - 在庫品
LS090-19H7×20H7 LS090-19H7-20H7 P 21,200 - 在庫品
LS090-19H7×22H7 LS090-19H7-22H7 P 21,200 - 在庫品
LS090-19H7×25H7 LS090-19H7-25H7 P 21,200 - 在庫品
LS090-20H7×20H7 LS090-20H7-20H7 P 21,200 - 在庫品
