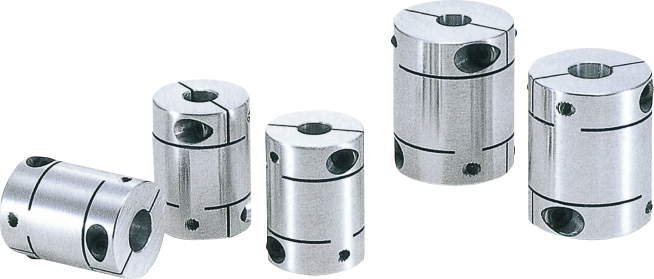

カップリング|カプリコン(リジッドカップリング) XRPシリーズ

XRP

  • XRP

・高精度リジットカップリングです。
・同軸度、軸穴径、振れ等を極限まで追求しました。
・全製品に検査成績書を添付して出荷いたします。
・軽量、極小の慣性モーメント。ハイレスポンス。
・軸穴完成品で、異径軸穴の組み合わせも標準化しています。
・両軸穴の同芯度は3μm以下です。
・軸穴径の公差はH6です。
・軸穴に対する外周の振れおよび端面の振れは50μm以下です。
・回転バランスを考えた軸締結構造で、アンバランスは極小です。
・アルミニウム合金の中で最高強度をもつ超々ジュラルミン(A7075)を採用。

#カップリング

共通仕様

本体 A7075
六角穴付きボルト SCM435、四三酸化鉄皮膜(黒)

CADメーカーTOP

詳細仕様

  • 15件中 1-10件

  • 表示件数

15件の型式

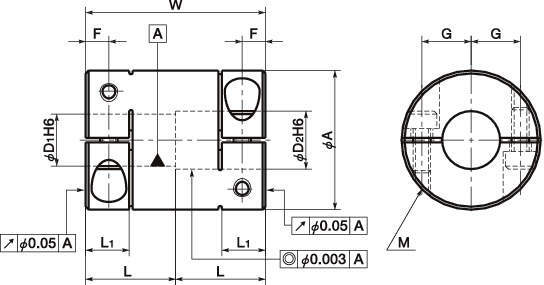

型式 サイズ 寸法(mm) 標準軸穴径
D1×D2
(mm)
ねじ締めつけ
トルク
(N・m)
常用
トルク
(N・m)
最大
トルク
(N・m)
最高
回転数
(min-1)
慣性
モーメント
(kg・cm2)
質量
(g)
A L L1 W F G M
XRP-16C-5×5 XRP-16C 16 10 5 20 2.6 5 M2 5×5 0.5 1 2 39000 3.1×10^-7 9
XRP-16C-5×6 XRP-16C 16 10 5 20 2.6 5 M2 5×6 0.5 1 2 39000 3.1×10^-7 9
XRP-16C-6×6 XRP-16C 16 10 5 20 2.6 5 M2 6×6 0.5 1 2 39000 3.1×10^-7 9
XRP-19C-6×6 XRP-19C 19 13 6.5 26 3.5 6.25 M2.5 6×6 1 2.5 5 33000 8.0×10^-7 15
XRP-19C-6×8 XRP-19C 19 13 6.5 26 3.5 6.25 M2.5 6×8 1 2.5 5 33000 8.0×10^-7 15
XRP-19C-8×8 XRP-19C 19 13 6.5 26 3.5 6.25 M2.5 8×8 1 2.5 5 33000 8.0×10^-7 15
XRP-24C-8×8 XRP-24C 24 15 7 30 3.75 7.75 M3 8×8 1.5 4.5 9 26000 2.7×10^-6 32
XRP-24C-8×10 XRP-24C 24 15 7 30 3.75 7.75 M3 8×10 1.5 4.5 9 26000 2.7×10^-6 32
XRP-24C-10×10 XRP-24C 24 15 7 30 3.75 7.75 M3 10×10 1.5 4.5 9 26000 2.7×10^-6 32
XRP-34C-10×10 XRP-34C 34 20 8 40 4 12 M3 10×10 1.5 7.5 15 18000 1.4×10^-5 87

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
XRP-16C-5×5 XRP-16C-5-5 P 5,580 - 在庫品
XRP-16C-5×6 XRP-16C-5-6 P 5,580 - 在庫品
XRP-16C-6×6 XRP-16C-6-6 P 5,580 - 在庫品
XRP-19C-6×6 XRP-19C-6-6 P 5,720 - 在庫品
XRP-19C-6×8 XRP-19C-6-8 P 5,720 - 在庫品
XRP-19C-8×8 XRP-19C-8-8 P 5,720 - 在庫品
XRP-24C-8×8 XRP-24C-8-8 P 6,610 - 在庫品
XRP-24C-8×10 XRP-24C-8-10 P 6,610 - 在庫品
XRP-24C-10×10 XRP-24C-10-10 P 6,610 - 在庫品
XRP-34C-10×10 XRP-34C-10-10 P 7,410 - 在庫品
