・マニュアルタイプ。
・レバーを倒すとカムの力でレールをクランプします。
・HKC-Aは、保持力固定タイプ。適応リニアガイドウェイに合わせて保持力を調整できます。
・HKC-Zは、保持力調整タイプ。クランプする対象物に合わせて保持力を調整できます。
・カムの力で保持力は一定です。作業の標準化に適しています。
・テーブルの保持・位置ぎめ・びびり防止に。
共通仕様
| 制御方式 | マニュアル |
|---|---|
| 使用温度 | -10℃～50℃ |
| 適用レールの呼び | #15～#35 |
鍋屋バイテック会社
リニアガイド用ブレーキ・クランプ機構｜リニアクランパ・ズィー HKC
詳細仕様
10件の型式
| 型式 |
保持力 (N) |
レバー 稼動範囲 a(°) |

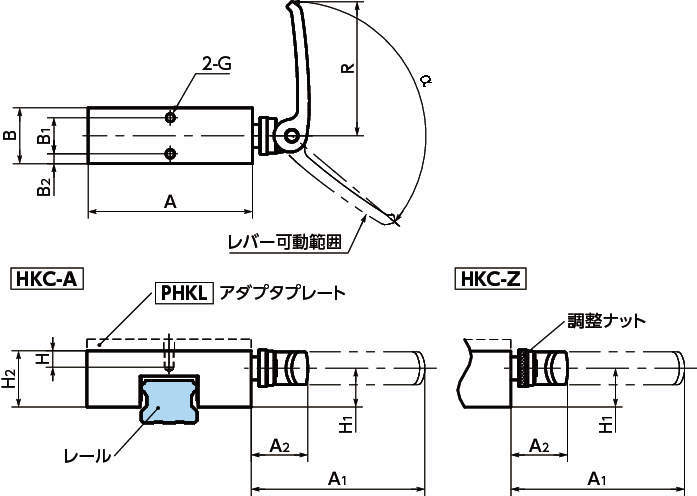

A | A1 | A2 | B | B1 | B2 | G | R | H | H1 | H2 |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HKC-1501-A | 350 | 130 | 47 | 85.75 | 30.7 | 20 | 12 | 4 | M4 | 63 | 6 | 14 | 18.7 | 90 |
| HKC-2001-A | 350 | 130 | 63 | 85.75 | 30.7 | 24 | 15 | 4.5 | M5 | 63 | 8.7 | 17.6 | 23.2 | 120 |
| HKC-2501-A | 500 | 130 | 70 | 85.75 | 30.7 | 28 | 20 | 4 | M5 | 63 | 6 | 19.3 | 27 | 170 |
| HKC-3001-A | 700 | 130 | 90 | 110.7 | 40 | 34 | 22 | 6 | M6 | 82 | 9 | 25.6 | 34.2 | 280 |
| HKC-3501-A | 700 | 130 | 100 | 110.7 | 40 | 34 | 22 | 6 | M6 | 82 | 9 | 23.6 | 34.2 | 340 |
| HKC-1501-Z | - | 180 | 47 | 86.55 | 31.5 | 20 | 12 | 4 | M4 | 63 | 6 | 14 | 18.7 | 100 |
| HKC-2001-Z | - | 180 | 63 | 86.55 | 31.5 | 24 | 15 | 4.5 | M5 | 63 | 8.7 | 17.6 | 23.2 | 130 |
| HKC-2501-Z | - | 180 | 70 | 586.55 | 31.5 | 28 | 20 | 4 | M5 | 63 | 6 | 19.3 | 27 | 170 |
| HKC-3001-Z | - | 180 | 90 | 110.7 | 40 | 34 | 22 | 6 | M6 | 82 | 9 | 25.6 | 34.2 | 280 |
| HKC-3501-Z | - | 180 | 100 | 110.7 | 40 | 34 | 22 | 6 | M6 | 82 | 9 | 23.6 | 34.2 | 350 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HKC-1501-A | HKC-1501-A | P | 12,900 | - | 在庫品 |
| HKC-2001-A | HKC-2001-A | P | 14,500 | - | 在庫品 |
| HKC-2501-A | HKC-2501-A | P | 15,000 | - | 在庫品 |
| HKC-3001-A | HKC-3001-A | P | 19,000 | - | 在庫品 |
| HKC-3501-A | HKC-3501-A | P | 19,400 | - | 在庫品 |
| HKC-1501-Z | HKC-1501-Z | P | 13,500 | - | 在庫品 |
| HKC-2001-Z | HKC-2001-Z | P | 14,900 | - | 在庫品 |
| HKC-2501-Z | HKC-2501-Z | P | 16,200 | - | 在庫品 |
| HKC-3001-Z | HKC-3001-Z | P | 20,300 | - | 在庫品 |
| HKC-3501-Z | HKC-3501-Z | P | 20,500 | - | 在庫品 |
