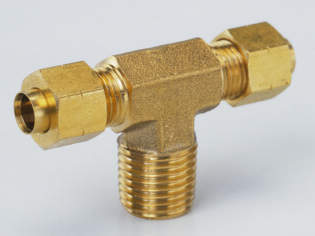

共通仕様
シリーズ | クイックシールシリーズ |
---|---|
タイプ | インサートレスタイプ(黄銅仕様) ミリサイズ |
使用流体 | 空気 |
使用温度範囲:空気 | -40℃~+100℃ |
最高使用圧力 | 1.0MPa |
負圧性能 | -99.975kPa |
ニッタ
シリーズ | クイックシールシリーズ |
---|---|
タイプ | インサートレスタイプ(黄銅仕様) ミリサイズ |
使用流体 | 空気 |
使用温度範囲:空気 | -40℃~+100℃ |
最高使用圧力 | 1.0MPa |
負圧性能 | -99.975kPa |
9件の型式
型式 |
適用チューブ 外径 (mm) |
ねじサイズ T |
L1 (mm) |
L2 (mm) |
L4 (mm) |
L5 (mm) |
A (mm) |
S (mm) |
チューブ挿入長さ F (mm) |
二面幅 H1 (mm) |
二面幅 H2 (mm) |
d2 (mm) |
最小内径 (mm) |
有効断面積 (mm2) |
質量 (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4A03-2402 | 4 | R1/8 | 20.4 | 18.5 | 24.3 | 40.8 | 11.0 | 2.7 | 14 | 10.0 | 10.0 | 5.0 | 2.0 | 3.0 | 27.0 |
4A03-2602 | 6 | R1/8 | 20.4 | 18.5 | 25.4 | 40.8 | 11.0 | 2.6 | 14 | 10.0 | 12.0 | 5.0 | 4.0 | 9.0 | 29.0 |
4A03-2604 | 6 | R1/4 | 22.9 | 22.0 | 28.9 | 45.8 | 12.0 | 2.6 | 14 | 12.0 | 12.0 | 7.0 | 4.0 | 10.0 | 43.0 |
4A03-2802 | 8 | R1/8 | 22.8 | 21.0 | 29.1 | 45.7 | 11.0 | 2.6 | 15 | 12.0 | 14.0 | 5.0 | 5.0 | 16.0 | 42.0 |
4A03-2804 | 8 | R1/4 | 22.8 | 22.0 | 30.1 | 45.7 | 12.0 | 2.6 | 15 | 12.0 | 14.0 | 7.0 | 6.0 | 22.0 | 43.0 |
4A03-3004 | 10 | R1/4 | 27.0 | 25.0 | 34.8 | 53.9 | 12.0 | 2.3 | 18 | 14.0 | 17.0 | 7.0 | 7.0 | 30.0 | 69.0 |
4A03-3006 | 10 | R3/8 | 27.0 | 26.0 | 35.8 | 53.9 | 13.0 | 2.3 | 18 | 14.0 | 17.0 | 9.0 | 7.5 | 35.0 | 73.0 |
4A03-3206 | 12 | R3/8 | 27.5 | 26.0 | 37.0 | 54.9 | 13.0 | 3.1 | 19 | 14.0 | 19.0 | 9.0 | 8.0 | 40.0 | 79.0 |
4A03-3208 | 12 | R1/2 | 30.5 | 33.0 | 44.0 | 60.9 | 18.0 | 3.1 | 19 | 18.0 | 19.0 | 12.0 | 8.0 | 40.0 | 125.0 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
4A03-2402 | 4A03-2402 | P | 796 | - | 在庫品 |
4A03-2602 | 4A03-2602 | P | 722 | - | 在庫品 |
4A03-2604 | 4A03-2604 | P | 908 | - | 在庫品 |
4A03-2802 | 4A03-2802 | P | 944 | - | 在庫品 |
4A03-2804 | 4A03-2804 | P | 944 | - | 在庫品 |
4A03-3004 | 4A03-3004 | P | 1,204 | - | 在庫品 |
4A03-3006 | 4A03-3006 | P | 1,334 | - | 在庫品 |
4A03-3206 | 4A03-3206 | P | 1,426 | - | 在庫品 |
4A03-3208 | 4A03-3208 | P | 2,084 | - | 在庫品 |
