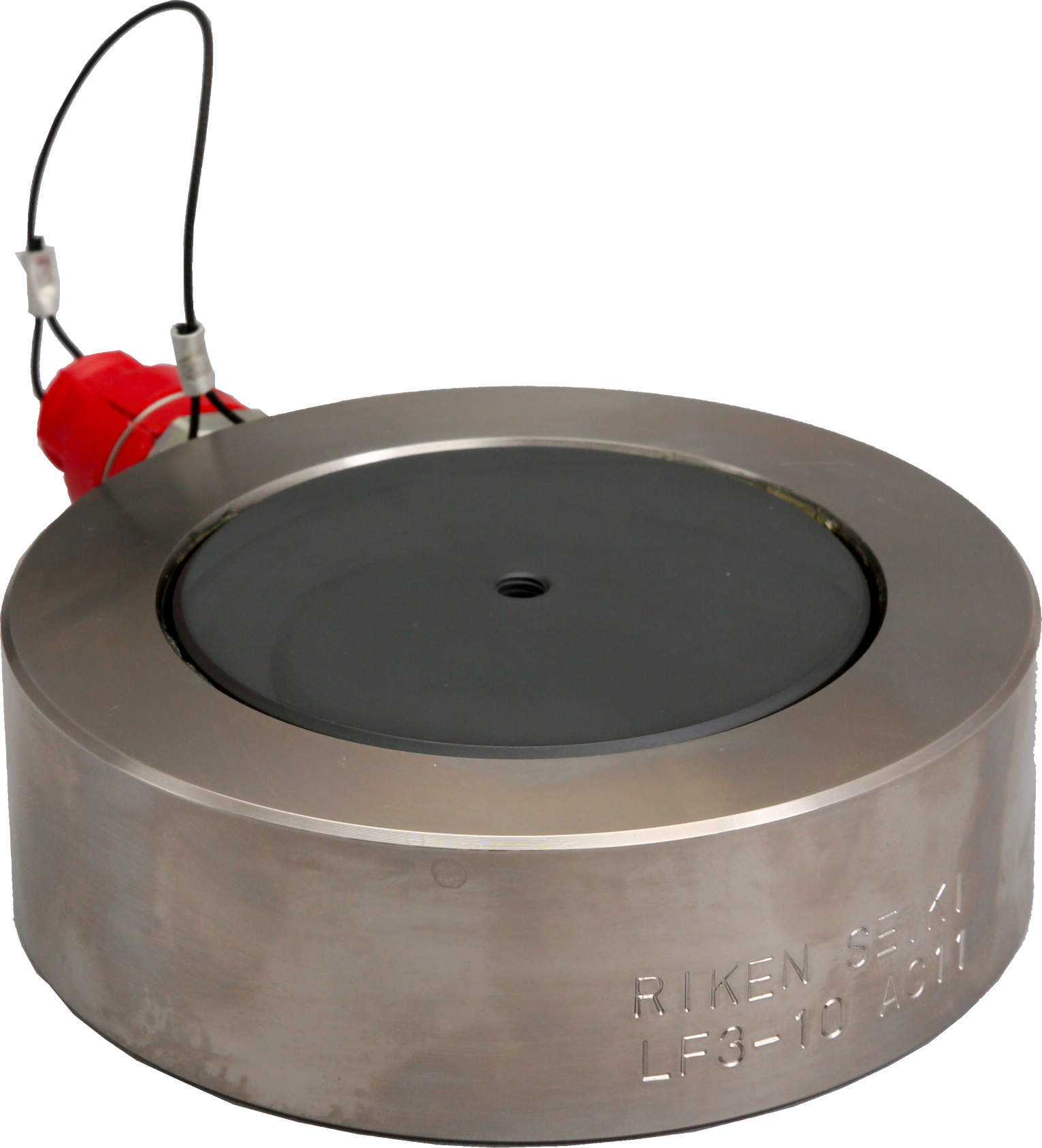

油圧シリンダ(70MPa)|単動シリンダ スーパーフラットジャッキ LFシリーズ

LF3-10VC

  • LF3-10VC

300~1000kN

・最小全長34mmの超薄型ジャッキです。
・ピストンは4°の傾斜まで使用可能です。

#油圧シリンダ

詳細仕様

  • 16件中 1-10件

  • 表示件数

16件の型式

型式 最大出力
kN
付属
カップラ
受圧面積
cm2
シリンダ
内径
φ
シリンダ
外径
φC
ピストン径
φD
カップラ突出長
S
カップラ位置
T
必要油量
cm3
概略質量
kg
LF3-10VC 300 VC-70-R3 46.56 77 112 77 ≒46 17 46 2.6
LF3-10S 300 S-1R 46.56 77 112 77 ≒53 17 46 2.6
LF3-10T 300 ROC-13R 46.56 77 112 77 ≒49 17 46 2.6
LF3-10-NC 300 無し 46.56 77 112 77 - 17 46 2.6
LF5-10VC 500 VC-70-R3 72.38 96 132 96 ≒46 17 73 4.1
LF5-10S 500 S-1R 72.38 96 132 96 ≒53 17 73 4.1
LF5-10T 500 ROC-13R 72.38 96 132 96 ≒49 17 73 4.1
LF5-10-NC 500 無し 72.38 96 132 96 - 17 73 4.1
LF7.5-10VC 750 VC-70-R3 109.35 118 154 118 ≒46 17 110 5.5
LF7.5-10S 750 S-1R 109.35 118 154 118 ≒53 17 110 5.5

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
LF3-10VC LF3-10VC P 52,800 - -
LF3-10S LF3-10S P 52,800 - -
LF3-10T LF3-10T P 54,360 - -
LF3-10-NC LF3-10-NC P 52,800 - -
LF5-10VC LF5-10VC P 68,800 - -
LF5-10S LF5-10S P 68,800 - -
LF5-10T LF5-10T P 70,360 - -
LF5-10-NC LF5-10-NC P 68,800 - -
LF7.5-10VC LF7.5-10VC P 88,600 - -
LF7.5-10S LF7.5-10S P 88,600 - -
