ジョーフレックスカップリング Lシリーズ(ハブのみ)

Lシリーズ ハブ

  • Lシリーズ ハブ

■モータ直結用に最適
・高速、低トルクに適したデザインは、汎用モータの各サイズに対応しており、4極モータで45kwまで、2極モータで110kwの範囲でご使用できます。

■選べるインサート
・各サイズとも、S、M、Hの3タイプを標準化。用途に応じ、インサートの種類を選択できます。

■コンパクト・軽量
・モータ直結用として選定した場合、同等のJISフランジ形たわみ軸継手と比較して、外径は約1/2、重量は約1/10~1/2となり、コンパクト、軽量化をはかれます。

■シンプルな構造
・部品は3つだけですから、故障が少なく、部品交換も容易です。

■すぐれた耐環境性
・耐油性、耐薬品性などについては、インサートを選択することで対応が可能です。

■広い使用温度範囲
・Hタイプは-50~120℃の温度範囲でご使用できます。従来のゴムカップリングでは使用できなかった、低温あるいは高温でも使用可能です。

■大きい許容ミスアライメント
・JISフランジ形たわみ軸継手と比較して、許容平行誤差で約2倍、許容角度誤差で約6倍の能力があります。

■取扱いが簡単
・ハブの爪とインサートで連結する構造ですから、軸方向の移動だけで連結・分離ができます。

#カップリング

詳細仕様

  • 125件中 11-20件

  • 表示件数

125件の型式

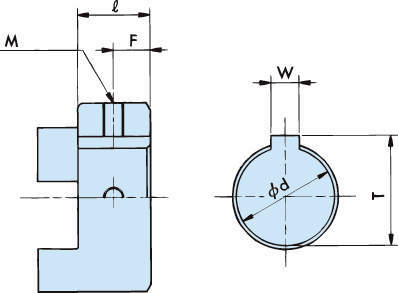

型式 ハブ材質 サイズ 軸穴径(mm) l
(mm)
F
(mm)
D
(mm)
キー溝(mm) 止めネジ
M
φd 公差 最大 規格 幅W 深さT
L050-HUB-015J 鉄系焼結合金 L050 15 H7 - 15.9 8 27.4 新JIS 5 17.3 M4×6
L050-HUB-016J 鉄系焼結合金 L050 16 H7 - 15.9 8 27.4 新JIS 5 18.3 M4×6
L070-HUB-RB 鉄系焼結合金 L070 下穴 - 19.0(20.0) 19 9.5 34.5 - - - -
L070-HUB-011 鉄系焼結合金 L070 11 H7 - 19 9.5 34.5 - - - M5×5
L070-HUB-012J 鉄系焼結合金 L070 12 H7 - 19 9.5 34.5 新JIS 4 13.8 M5×5
L070-HUB-014JN 鉄系焼結合金 L070 14 G7 - 19 9.5 34.5 新JIS 5 16.3 M5×5
L070-HUB-015J 鉄系焼結合金 L070 15 H7 - 19 9.5 34.5 新JIS 5 17.3 M5×5
L070-HUB-016J 鉄系焼結合金 L070 16 H7 - 19 9.5 34.5 新JIS 5 18.3 M5×5
L070-HUB-016E 鉄系焼結合金 L070 16 H7 - 19 9.5 34.5 旧JIS 5 18 M5×5
L070-HUB-018J 鉄系焼結合金 L070 18 H7 - 19 9.5 34.5 新JIS 6 20.8 M5×5

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
L050-HUB-015J L050-HUB-015J P 844 在庫品 在庫品
L050-HUB-016J L050-HUB-016J P 844 在庫品 在庫品
L070-HUB-RB L070-HUB-RB P 406 在庫品 在庫品
L070-HUB-011 L070-HUB-011 P 938 在庫品 在庫品
L070-HUB-012J L070-HUB-012J P 938 在庫品 在庫品
L070-HUB-014JN L070-HUB-014JN P 938 在庫品 在庫品
L070-HUB-015J L070-HUB-015J P 938 在庫品 在庫品
L070-HUB-016J L070-HUB-016J P 938 在庫品 在庫品
L070-HUB-016E L070-HUB-016E P 938 - 在庫品
L070-HUB-018J L070-HUB-018J P 938 在庫品 在庫品

・価格は、ハブ1個の価格です。ハブ2個+インサート1個で、1セットになります。
