椿本チエイン
軸付ベアリングローラ(テーパローラ)
詳細仕様
20件の型式

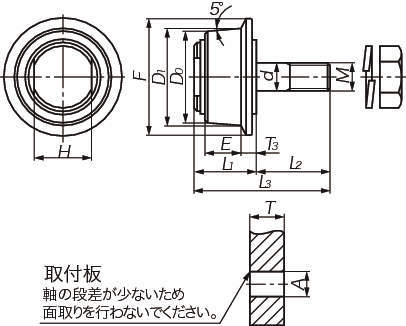

型式 | 仕様 |
許容 負荷 (kN) |
許容 回転数 (r/min) |
最大ネジ 締付トルク (N・m) |
軸径 d (mm) |
外径 D (mm) |
H (mm) |
ネジ径 M |
E (mm) |
T2 (mm) |
T3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
取付板(mm) |
概略 質量 (kg) |
||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | T | W | |||||||||||||||||
JBTF03-1 | グリース仕様 | 1.27 | 180 | 11.8 | 10 | 31.8 | 19 | M10 | 11 | - | 5 | 20 | 24.5 | 44.5 | - | 10.2 | 10~13 | - | 0.15 |
JBTF05-1 | グリース仕様 | 1.96 | 185 | 58.8 | 12 | 40 | 27 | M12 | 14 | - | 7.5 | 26.5 | 35.5 | 62 | - | 12.2 | 15~20 | - | 0.31 |
JBTF10-1 | グリース仕様 | 3.43 | 190 | 78.4 | 16 | 50.8 | 32 | M16 | 20 | - | 9 | 35 | 40 | 75 | - | 16.2 | 17~21 | - | 0.66 |
JBTF12-1 | グリース仕様 | 5.49 | 150 | 78.4 | 20 | 65 | 38 | M20 | 24 | - | 11 | 41.5 | 48.5 | 90 | - | 20.2 | 21~25 | - | 1.24 |
JBTF17-1 | グリース仕様 | 6.86 | 120 | 162 | 24 | 80 | 48 | M24 | 34 | - | 14 | 56.5 | 62.5 | 119 | - | 24.2 | 28~34 | - | 2.72 |
JBTF03-2 | グリース仕様 | 1.27 | 180 | 11.8 | 10 | 31.8 | - | M10 | 11 | 2 | 5 | - | 24.5 | - | 67 | 10.2 | 10~13 | 18 | 0.15 |
JBTF05-2 | グリース仕様 | 1.96 | 185 | 58.8 | 12 | 40 | - | M12 | 14 | 2.5 | 7.5 | - | 35.5 | - | 95 | 12.2 | 15~20 | 24 | 0.33 |
JBTF10-2 | グリース仕様 | 3.43 | 190 | 78.4 | 16 | 50.8 | - | M16 | 20 | 3 | 9 | - | 40 | - | 112 | 16.2 | 17~21 | 32 | 0.76 |
JBTF12-2 | グリース仕様 | 5.49 | 150 | 78.4 | 20 | 65 | - | M20 | 24 | 3 | 11 | - | 48.5 | - | 135 | 20.2 | 21~25 | 38 | 1.32 |
JBTF17-2 | グリース仕様 | 9.81 | 120 | 162 | 24 | 80 | - | M24 | 34 | 4 | 14 | - | 62.5 | - | 177 | 24.2 | 28~34 | 52 | 2.85 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
JBTF03-1 | JBTF03-1 | P | 4,070 | - | 30日間 |
JBTF05-1 | JBTF05-1 | P | 5,040 | - | 30日間 |
JBTF10-1 | JBTF10-1 | P | 6,620 | - | 30日間 |
JBTF12-1 | JBTF12-1 | P | 9,670 | - | 30日間 |
JBTF17-1 | JBTF17-1 | P | 13,700 | - | 30日間 |
JBTF03-2 | JBTF03-2 | P | 4,070 | - | 30日間 |
JBTF05-2 | JBTF05-2 | P | 5,040 | - | 30日間 |
JBTF10-2 | JBTF10-2 | P | 6,620 | - | 30日間 |
JBTF12-2 | JBTF12-2 | P | 9,670 | - | 30日間 |
JBTF17-2 | JBTF17-2 | P | 13,700 | - | 30日間 |
