RS40 ロックスプロケット Sタイプ

RSスプロケットをキーを使用せずに軸に取り付けすることができます。

・スプロケット内径、およびロックスリーブの外径はテーパになっており、締付ボルトを締め付けることにより、スプロケットはテーパ面を摺動しながら移動します。この時、くさび作用により、軸およびテーパ内面を押付ける半径方向の力が発生し、摩擦力によってスプロケットおよびシャフトを強力に締結します。

・取り付け(締結)後“ガタゼロ”
・位相合わせが容易
・.取り付け、取り外しが容易
・抜け止め不要

#スプロケット

共通仕様

適用チェーンピッチ 12.7mm
ローラー径 7.92mm
備考 すべて歯先硬化処理品です。

CADメーカーTOP

詳細仕様

  • 577件中 1-10件

  • 表示件数

577件の型式

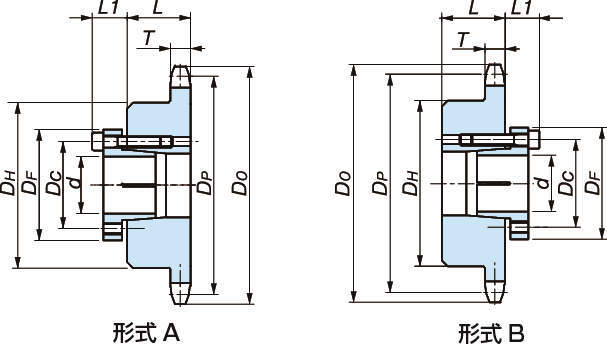

型式 チェーン
番号
歯数 ピッチ円直径
DP
(mm)
外径
Do
(mm)
歯幅
T
(mm)
ハブ径
DH
(mm)
ハブ長さ
L
(mm)
軸穴径
d
(mm)
取付
形式
スリーブ 締付ボルト 締付
トルク
(N・m)
最大伝達
トルク
(N・m)
枠番 DF (mm) DH (mm) L1 (mm) サイズ 本数
RS40-1B14TQ-S1614A RS40 14 57.07 63 7.3 42 22 14 A S1 32.0 24.0 12.0 M4×16 6 4.2 121
RS40-1B14TQ-S2415A RS40 14 57.07 63 7.3 42 22 15 A S2 42.0 32.0 14.0 M5×18 4 8.3 139
RS40-1B14TQ-S2416A RS40 14 57.07 63 7.3 42 22 16 A S2 42.0 32.0 14.0 M5×18 4 8.3 149
RS40-1B14TQ-S2417A RS40 14 57.07 63 7.3 42 22 17 A S2 42.0 32.0 14.0 M5×18 4 8.3 158
RS40-1B14TQ-S2418A RS40 14 57.07 63 7.3 42 22 18 A S2 42.0 32.0 14.0 M5×18 4 8.3 167
RS40-1B14TQ-S2419A RS40 14 57.07 63 7.3 42 22 19 A S2 42.0 32.0 14.0 M5×18 4 8.3 177
RS40-1B14TQ-S2420A RS40 14 57.07 63 7.3 42 22 20 A S2 42.0 32.0 14.0 M5×18 4 8.3 186
RS40-1B14TQ-S2422A RS40 14 57.07 63 7.3 42 22 22 A S2 42.0 32.0 14.0 M5×18 4 8.3 205
RS40-1B15TQ-S1614A RS40 15 61.08 67 7.3 46 22 14 A S1 32.0 24.0 12.0 M4×16 6 4.2 121
RS40-1B15TQ-S2415A RS40 15 61.08 67 7.3 46 22 15 A S2 42.0 32.0 14.0 M5×18 4 8.3 139

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
RS40-1B14TQ-S1614A RS40-1B14TQ-S1614A P 6,060 - 10日間
RS40-1B14TQ-S2415A RS40-1B14TQ-S2415A P 6,060 - 10日間
RS40-1B14TQ-S2416A RS40-1B14TQ-S2416A P 6,060 - 10日間
RS40-1B14TQ-S2417A RS40-1B14TQ-S2417A P 6,060 - 10日間
RS40-1B14TQ-S2418A RS40-1B14TQ-S2418A P 6,060 - 10日間
RS40-1B14TQ-S2419A RS40-1B14TQ-S2419A P 6,060 - 10日間
RS40-1B14TQ-S2420A RS40-1B14TQ-S2420A P 6,060 - 10日間
RS40-1B14TQ-S2422A RS40-1B14TQ-S2422A P 6,060 - 10日間
RS40-1B15TQ-S1614A RS40-1B15TQ-S1614A P 6,340 - 10日間
RS40-1B15TQ-S2415A RS40-1B15TQ-S2415A P 6,340 - 10日間
