サンエス標準ばね フリーサイズ引張コイルばね FP(ピアノ線)

フリーサイズ引張コイルばねは、ばね長さを任意に調整できるばねです

■サンエス標準ばね [ フリーサイズ引張コイルばね FP ] は、ばね長さを任意に調整できるフリーサイズのばねです。
・一般に用いられる冷間成形用のピアノ線を使用した引張コイルばねを標準化したばねです。


■サンエス標準ばねシリーズとは
・圧縮ばねを、線径0.4~10mm、外径4.5~80mm、材質ピアノ線および、ステンレス鋼線の計920種を常時在庫。
・引張ばねを、線径0.32~2.3mm、外径3.2~24mm、材質ピアノ線および、ステンレス鋼線の計424種を常時在庫。
・フリーサイズ引張ばねを、材質ピアノ線およびステンレス鋼線の計104種を常時在庫。
・ねじりばねを、線径0.3~2.0mm、内径3~14mm、巻角度90°・135°・180°の3タイプ、材質ステンレス鋼線の計を270種を常時在庫。
・即納体制でお客様のご要望にお応えいたします。


■「特注ばね」にも対応します
・昌和発條の『特注ばね』って、すごくお手軽なんです。
・数個からご購入できる『サンエス標準ばね』は自慢のラインアップですが、実はお客さまの要望に合わせて作る『特注ばね』も得意なんです。
・あなたのお悩み喜んでお伺いします!昌和発條は簡単に「できない」とは言いません。

#ばね

共通仕様

材質 SWP-A ピアノ線

CADメーカーTOP

詳細仕様

  • 49件中 1-10件

  • 表示件数

49件の型式

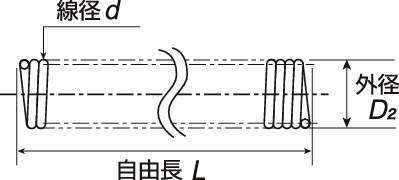

型式 外径
D2
(mm)
自由長
L
(mm)
線径
d
(mm)
最大荷重 最大
たわみ
(mm)
ばね定数 初張力 旧製品番号
(N) (kgf) (N/mm) (gf/mm) (N) (g)
FP030-500-0.2 3 500 0.20 0.49 0.05 1500 0.0003 0.029 0.062 6.33 F03-01
FP030-500-0.26 3 500 0.26 1.31 0.13 1000 0.0011 0.116 0.186 18.87 F03-02
FP030-500-0.3 3 500 0.30 2.27 0.23 800 0.0024 0.247 0.340 34.44 F03-03
FP030-500-0.35 3 500 0.35 3.41 0.35 500 0.0055 0.564 0.654 66.24 F03-04
FP030-500-0.4 3 500 0.40 4.57 0.47 300 0.0114 1.165 1.159 117.40 F03-05
FP040-500-0.3 4 500 0.30 0.84 0.09 700 0.0009 0.096 0.181 18.34 F04-01
FP040-500-0.35 4 500 0.35 2.03 0.21 800 0.0021 0.216 0.345 34.92 F04-02
FP040-500-0.45 4 500 0.45 5.02 0.51 500 0.0080 0.825 0.996 100.87 F04-03
FP040-500-0.5 4 500 0.50 5.83 0.6 300 0.0142 1.458 1.562 158.16 F04-04
FP040-500-0.6 4 500 0.60 13.08 1.34 250 0.0386 3.957 3.432 347.54 F04-05

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
FP030-500-0.2 FP030-500-0.2 P 1,590 - 在庫品
FP030-500-0.26 FP030-500-0.26 P 1,590 - 在庫品
FP030-500-0.3 FP030-500-0.3 P 1,590 - 在庫品
FP030-500-0.35 FP030-500-0.35 P 1,590 - 在庫品
FP030-500-0.4 FP030-500-0.4 P 1,590 - 在庫品
FP040-500-0.3 FP040-500-0.3 P 1,590 - 在庫品
FP040-500-0.35 FP040-500-0.35 P 1,590 - 在庫品
FP040-500-0.45 FP040-500-0.45 P 1,590 - 在庫品
FP040-500-0.5 FP040-500-0.5 P 1,590 - 在庫品
FP040-500-0.6 FP040-500-0.6 P 1,590 - 在庫品
