HDA
-
![]()
HDA
共通仕様
| 材質・仕上げ | AC8H 全面ショットブラスト |
|---|
鍋屋バイテック会社
アルミディスクハンドル HDA
詳細仕様
430件の型式
-

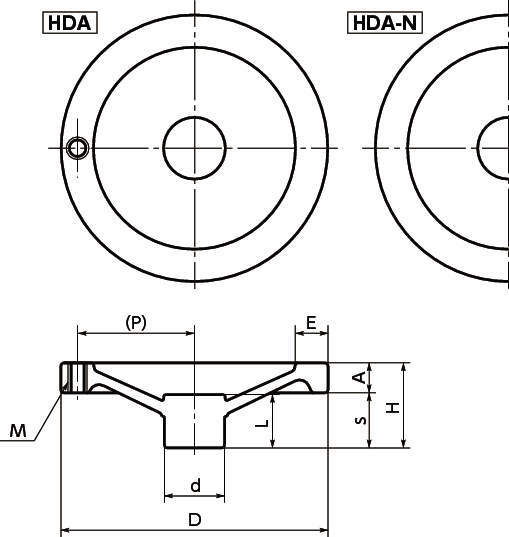

HDA
| 型式 | 材質 |
D (mm) |
H (mm) |
A (mm) |
s (mm) |
d (mm) |
L (mm) |
E mm) |
M(並目) |
P (mm) |
標準品 質量 (g) |
追加工 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ(mm) | タイプ | 軸穴 | キー溝（対応キー） | 押しねじ穴 | セットスクリュー | ||||||||||||
| 数 | サイズ | |||||||||||||||||
| HDA-80 | アルミニウム製 | 80 | 31 | 13.5 | 17.5 | 26 | 21 | 15 | M6 | 1 | 33.5 | 125 | 標準品（追加工なし） | - | - | - | - | - |
| HDA-100 | アルミニウム製 | 100 | 38 | 14.5 | 23.5 | 28 | 25 | 16.5 | M6 | 1 | 43 | 200 | 標準品（追加工なし） | - | - | - | - | - |
| HDA-125 | アルミニウム製 | 125 | 43 | 15.5 | 27.5 | 31 | 28 | 18.5 | M8 | 1.25 | 55 | 340 | 標準品（追加工なし） | - | - | - | - | - |
| HDA-160 | アルミニウム製 | 160 | 51 | 18.5 | 32.5 | 36 | 32 | 21 | M10 | 1.5 | 70 | 630 | 標準品（追加工なし） | - | - | - | - | - |
| HDA-200 | アルミニウム製 | 200 | 57 | 20.5 | 36.5 | 42 | 36 | 24 | M10 | 1.5 | 89 | 980 | 標準品（追加工なし） | - | - | - | - | - |
| HDA-80-N | アルミニウム製 | 80 | 31 | 13.5 | 17.5 | 26 | 21 | 15 | - | - | - | 125 | 標準品（追加工なし） | - | - | - | - | - |
| HDA-100-N | アルミニウム製 | 100 | 38 | 14.5 | 23.5 | 28 | 25 | 16.5 | - | - | - | 200 | 標準品（追加工なし） | - | - | - | - | - |
| HDA-125-N | アルミニウム製 | 125 | 43 | 15.5 | 27.5 | 31 | 28 | 18.5 | - | - | - | 340 | 標準品（追加工なし） | - | - | - | - | - |
| HDA-160-N | アルミニウム製 | 160 | 51 | 18.5 | 32.5 | 36 | 32 | 21 | - | - | - | 630 | 標準品（追加工なし） | - | - | - | - | - |
| HDA-200-N | アルミニウム製 | 200 | 57 | 20.5 | 36.5 | 42 | 36 | 24 | - | - | - | 980 | 標準品（追加工なし） | - | - | - | - | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HDA-80 | HDA-80 | P | 1,450 | - | 在庫品 |
| HDA-100 | HDA-100 | P | 1,620 | 在庫品 | 在庫品 |
| HDA-125 | HDA-125 | P | 2,060 | - | 在庫品 |
| HDA-160 | HDA-160 | P | 3,240 | - | 在庫品 |
| HDA-200 | HDA-200 | P | 4,790 | - | 在庫品 |
| HDA-80-N | HDA-80-N | P | 1,210 | - | 在庫品 |
| HDA-100-N | HDA-100-N | P | 1,480 | - | 在庫品 |
| HDA-125-N | HDA-125-N | P | 2,060 | - | 在庫品 |
| HDA-160-N | HDA-160-N | P | 3,240 | - | 在庫品 |
| HDA-200-N | HDA-200-N | P | 4,790 | - | 在庫品 |
