プラクランプレバー ばね座金組み込みタイプ(おねじ) LEM-W・LEMS-W

ばね座金が組み込まれたプラクランプレバーです。

・ばね座金を組み込む作業が不要です。
・特殊形状の平座金が、ばね座金の脱落を防止します。
・平座金はねじ山に沿って回転させることで、取りはずすことができます。
 ばね座金を別の座金部品に交換することもできます。
・亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。
 金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。
・レバー部のカラーバリエーションは3種類。品番の末尾記号により、選択できます。

#クランプレバー
#レバー

共通仕様

レバー部 ナイロン6(各色)
ねじ部 ・LEM-W:SUM22L 四三酸化鉄被膜(黒)
・LEMS-W:SUS303
止めねじ ・LEM-W:スティール 四三酸化鉄被膜(黒)
・LEMS-W:SUS304
セレーションリング(インサート) 亜鉛ダイカスト
ばね座金 SUS304
平座金 SUS304
スプリング ステンレス鋼線

CADメーカーTOP

詳細仕様

  • 174件中 1-10件

  • 表示件数

174件の型式

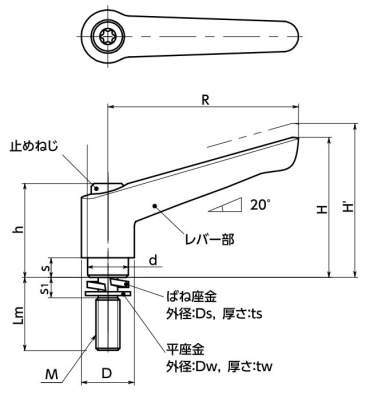

型式 ねじ部 M
(並目)
Lm
(mm)
R
(mm)
H
(mm)
H'
(mm)
h
(mm)
s
(mm)
D
(mm)
d
(mm)
Ds
(mm)
ts
(mm)
Dw
(mm)
tw
(mm)
s1
(mm)
B*1
(mm)
歯数 最大荷重 最大締付力 質量
(g)
本体カラー
LEM-5-12-W-BK スティール製 M5 12 45 35.5 39 24.5 4.2 13 10 9.2 1.3 10 0.5 4 5.5 18 42 2.7 19 つや消し黒
LEM-5-12-W-OR スティール製 M5 12 45 35.5 39 24.5 4.2 13 10 9.2 1.3 10 0.5 4 5.5 18 42 2.7 19 つや消しオレンジ
LEM-5-12-W-SG スティール製 M5 12 45 35.5 39 24.5 4.2 13 10 9.2 1.3 10 0.5 4 5.5 18 42 2.7 19 つや消しシルバー
LEM-5-16-W-BK スティール製 M5 16 45 35.5 39 24.5 4.2 13 10 9.2 1.3 10 0.5 4 5.5 18 42 2.7 20 つや消し黒
LEM-5-16-W-OR スティール製 M5 16 45 35.5 39 24.5 4.2 13 10 9.2 1.3 10 0.5 4 5.5 18 42 2.7 20 つや消しオレンジ
LEM-5-16-W-SG スティール製 M5 16 45 35.5 39 24.5 4.2 13 10 9.2 1.3 10 0.5 4 5.5 18 42 2.7 20 つや消しシルバー
LEM-5-20-W-BK スティール製 M5 20 45 35.5 39 24.5 4.2 13 10 9.2 1.3 10 0.5 4 5.5 18 42 2.7 20 つや消し黒
LEM-5-20-W-OR スティール製 M5 20 45 35.5 39 24.5 4.2 13 10 9.2 1.3 10 0.5 4 5.5 18 42 2.7 20 つや消しオレンジ
LEM-5-20-W-SG スティール製 M5 20 45 35.5 39 24.5 4.2 13 10 9.2 1.3 10 0.5 4 5.5 18 42 2.7 20 つや消しシルバー
LEM-5-25-W-BK スティール製 M5 25 45 35.5 39 24.5 4.2 13 10 9.2 1.3 10 0.5 4 5.5 18 42 2.7 21 つや消し黒

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
LEM-5-12-W-BK LEM-5-12-W-BK P 810 - 在庫品
LEM-5-12-W-OR LEM-5-12-W-OR P 810 - 在庫品
LEM-5-12-W-SG LEM-5-12-W-SG P 810 - 在庫品
LEM-5-16-W-BK LEM-5-16-W-BK P 810 - 在庫品
LEM-5-16-W-OR LEM-5-16-W-OR P 810 - 在庫品
LEM-5-16-W-SG LEM-5-16-W-SG P 810 - 在庫品
LEM-5-20-W-BK LEM-5-20-W-BK P 810 - 在庫品
LEM-5-20-W-OR LEM-5-20-W-OR P 810 - 在庫品
LEM-5-20-W-SG LEM-5-20-W-SG P 810 - 在庫品
LEM-5-25-W-BK LEM-5-25-W-BK P 810 - 在庫品
