・座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。
・座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。
・座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。
・レバー部は傷が目立ちにくいつや消しタイプの静電塗装。
・レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
| レバー部 | 亜鉛ダイカスト 静電塗装（各色） |
|---|---|
| ねじ部 | ・LDM-LWP：SUM22L 四三酸化鉄被膜（黒） ・LDMS-LWP：SUS303 |
| 長穴用座金 | SUS303 |
| 止めねじ | ・LDM-LWP：スティール 四三酸化鉄被膜（黒） ・LDMS-LWP：SUS304 |
| スプリング | ステンレス鋼線 |
232件の型式

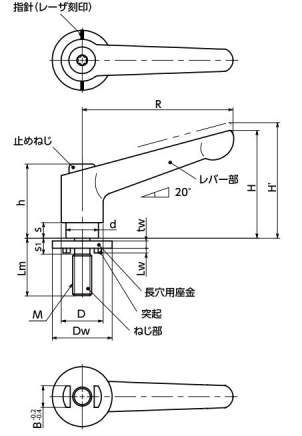

| 型式 | ねじ部 |
M (並目) |
Lm (mm) |
R (mm) |
H (mm) |
H' (mm) |
h (mm) |
s (mm) |
D (mm) |
d (mm) |
Dw (mm) |
tw (mm) |
Lw (mm) |
s1 (mm) |
B＊1 (mm) |
歯数 | 最大荷重 | 最大締付力 |
質量 (g) |
本体カラー |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDM-5-12-LWP20-BK | スティール製 | M5 | 12 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 41 | つや消し黒 |
| LDM-5-12-LWP20-OR | スティール製 | M5 | 12 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 41 | つや消しオレンジ |
| LDM-5-12-LWP20-RD | スティール製 | M5 | 12 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 41 | つや消しレッド |
| LDM-5-12-LWP20-SG | スティール製 | M5 | 12 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 41 | つや消しシルバー |
| LDM-5-16-LWP20-BK | スティール製 | M5 | 16 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 41 | つや消し黒 |
| LDM-5-16-LWP20-OR | スティール製 | M5 | 16 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 41 | つや消しオレンジ |
| LDM-5-16-LWP20-RD | スティール製 | M5 | 16 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 41 | つや消しレッド |
| LDM-5-16-LWP20-SG | スティール製 | M5 | 16 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 41 | つや消しシルバー |
| LDM-5-20-LWP20-BK | スティール製 | M5 | 20 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 41 | つや消し黒 |
| LDM-5-20-LWP20-OR | スティール製 | M5 | 20 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 41 | つや消しオレンジ |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LDM-5-12-LWP20-BK | LDM-5-12-LWP20-BK | P | 1,460 | - | 在庫品 |
| LDM-5-12-LWP20-OR | LDM-5-12-LWP20-OR | P | 1,460 | - | 在庫品 |
| LDM-5-12-LWP20-RD | LDM-5-12-LWP20-RD | P | 1,460 | - | 在庫品 |
| LDM-5-12-LWP20-SG | LDM-5-12-LWP20-SG | P | 1,460 | - | 在庫品 |
| LDM-5-16-LWP20-BK | LDM-5-16-LWP20-BK | P | 1,460 | - | 在庫品 |
| LDM-5-16-LWP20-OR | LDM-5-16-LWP20-OR | P | 1,460 | - | 在庫品 |
| LDM-5-16-LWP20-RD | LDM-5-16-LWP20-RD | P | 1,460 | - | 在庫品 |
| LDM-5-16-LWP20-SG | LDM-5-16-LWP20-SG | P | 1,460 | - | 在庫品 |
| LDM-5-20-LWP20-BK | LDM-5-20-LWP20-BK | P | 1,460 | - | 在庫品 |
| LDM-5-20-LWP20-OR | LDM-5-20-LWP20-OR | P | 1,460 | - | 在庫品 |
