・座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。
・座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。
・座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。
・すぐれた耐蝕性と強度があります。
| レバー部 | SCS13（SUS304相当）ショットブラスト |
|---|---|
| ねじ部 | SUS303 |
| 長穴用座金 | SUS303 |
| 止めねじ | SUS304 |
| スプリング | ステンレス鋼線 |
28件の型式
| 型式 |
M (並目) |
Lm (mm) |
R (mm) |
H (mm) |
H' (mm) |
h (mm) |
s (mm) |
D (mm) |
d (mm) |
Dw (mm) |
tw (mm) |
Lw (mm) |
s1 (mm) |
B＊1 (mm) |
歯数 | 最大荷重 | 最大締付力 |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

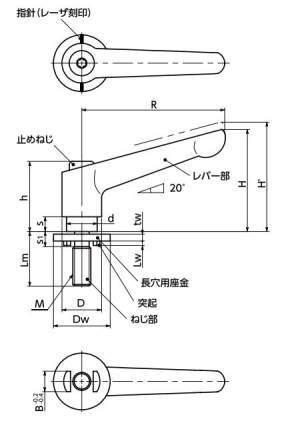

| LDMS-5-12-LWP20-NI | M5 | 12 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 47 |
| LDMS-5-16-LWP20-NI | M5 | 16 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 47 |
| LDMS-5-20-LWP20-NI | M5 | 20 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 47 |
| LDMS-5-25-LWP20-NI | M5 | 25 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 48 |
| LDMS-5-32-LWP20-NI | M5 | 32 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 49 |
| LDMS-5-40-LWP20-NI | M5 | 40 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 50 |
| LDMS-5-50-LWP20-NI | M5 | 50 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 60 | 3.9 | 51 |
| LDMS-6-12-LWP20-NI | M6 | 12 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 5 | 6.6 | 18 | 100 | 5.5 | 47 |
| LDMS-6-16-LWP20-NI | M6 | 16 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 5 | 6.6 | 18 | 100 | 5.5 | 47 |
| LDMS-6-20-LWP20-NI | M6 | 20 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 5 | 6.6 | 18 | 100 | 5.5 | 48 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LDMS-5-12-LWP20-NI | LDMS-5-12-LWP20-NI | P | 3,990 | - | 在庫品 |
| LDMS-5-16-LWP20-NI | LDMS-5-16-LWP20-NI | P | 3,990 | - | 在庫品 |
| LDMS-5-20-LWP20-NI | LDMS-5-20-LWP20-NI | P | 3,990 | - | 在庫品 |
| LDMS-5-25-LWP20-NI | LDMS-5-25-LWP20-NI | P | 3,990 | - | 在庫品 |
| LDMS-5-32-LWP20-NI | LDMS-5-32-LWP20-NI | P | 3,990 | - | 在庫品 |
| LDMS-5-40-LWP20-NI | LDMS-5-40-LWP20-NI | P | 4,050 | - | 在庫品 |
| LDMS-5-50-LWP20-NI | LDMS-5-50-LWP20-NI | P | 4,130 | - | 在庫品 |
| LDMS-6-12-LWP20-NI | LDMS-6-12-LWP20-NI | P | 4,030 | - | 在庫品 |
| LDMS-6-16-LWP20-NI | LDMS-6-16-LWP20-NI | P | 4,030 | - | 在庫品 |
| LDMS-6-20-LWP20-NI | LDMS-6-20-LWP20-NI | P | 4,030 | - | 在庫品 |
