位置決めに最適！長穴を利用したスライド機構の位置決めに適した座金です
・長穴を利用したスライド機構に位置決め、固定に適した座金です。
・座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示します。
・レバー、ノブなどと組合せてご使用いただけます。
・座金の外形はねじ径の3倍。締めつけ部位に対して十分な座面を確保します。
共通仕様
| 本体 | SUS303 |
|---|
鍋屋バイテック会社
長穴用座金 SWAS-PPK

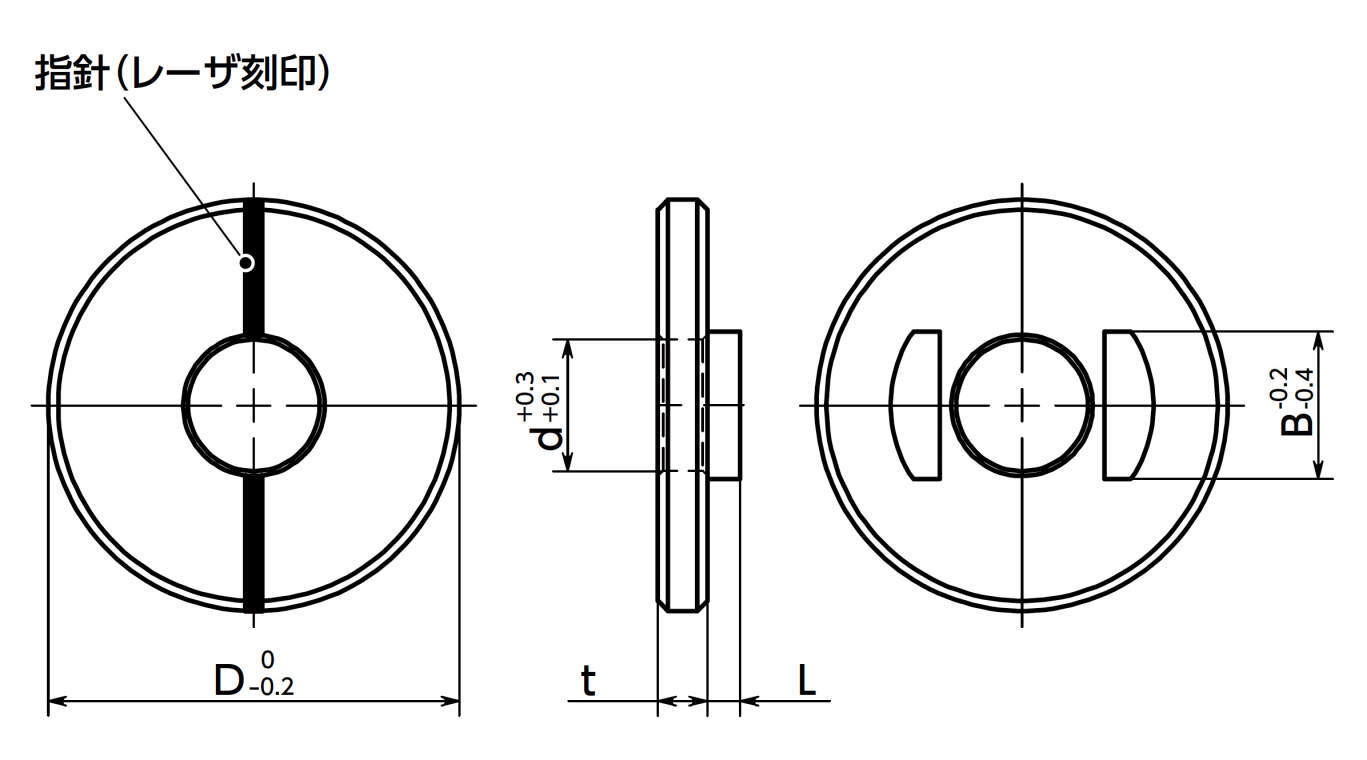

詳細仕様
4件の型式
| 型式 |
D (mm) |
d (mm) |
t (mm) |
L (mm) |
B (mm) |
質量 (g) |
|---|---|---|---|---|---|---|
| SWAS-5-20-2-2-PPK | 20 | 5 | 2 | 2 | 5.5 | 5 |
| SWAS-6-20-2-2-PPK | 20 | 6 | 2 | 2 | 6.6 | 5 |
| SWAS-8-25-3-2-PPK | 25 | 8 | 3 | 2 | 9 | 11 |
| SWAS-10-30-3-2-PPK | 30 | 10 | 3 | 2 | 11 | 16 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SWAS-5-20-2-2-PPK | SWAS-5-20-2-2-PPK | P | 750 | - | 在庫品 |
| SWAS-6-20-2-2-PPK | SWAS-6-20-2-2-PPK | P | 750 | - | 在庫品 |
| SWAS-8-25-3-2-PPK | SWAS-8-25-3-2-PPK | P | 850 | - | 在庫品 |
| SWAS-10-30-3-2-PPK | SWAS-10-30-3-2-PPK | P | 1,000 | - | 在庫品 |
