スライダブロック・パイプジョイント用クランプレバー(おねじ) GN911

・スライダブロック・パイプジョイント用のクランプレバー。工具フリーでスピーディな締めつけができます。
・スライダブロック・パイプジョイントに付属の六角穴付きボルトを置き換えて使用してください。
※ボルトの反対側にあるゆるみ止めナットはそのまま使用してください。
<使用上の注意>
・ねじ部とナットのかじり・焼きつきを防止するため、定期的に潤滑剤を塗布してください。
・本商品はスライダブロック・パイプジョイント用の専用設計です。他の用途での使用は避けてください。

#クランプレバー
#レバー

共通仕様

レバー部 亜鉛ダイカスト
静電塗装(つや消しシルバー)
ねじ部 SUS303
止めねじ ステンレス
スプリング ステンレス鋼線

CADメーカーTOP

詳細仕様

  • 10件中 1-10件

  • 表示件数

10件の型式

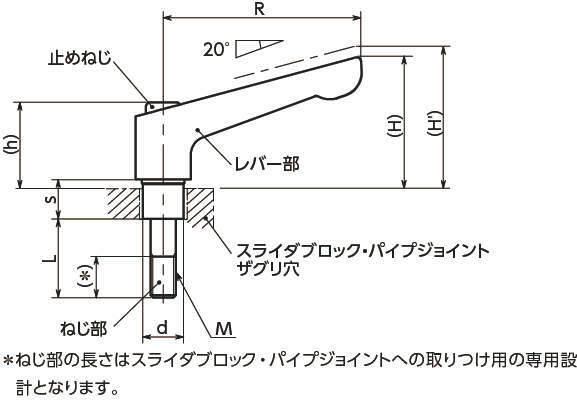

型式 M(並目) L h R H H' s d 歯数 最大荷重
(N)
最大締付力
(kN)
質量
(g)
ねじの呼び ピッチ
GN911-45-M6-20-SR M6 1 20 24.5 45 34 37.5 9 10 18 100 5.5 41
GN911-63-M6-20-SR M6 1 20 30 63 44 48 12 10 24 72 5.5 84
GN911-63-M8-25-SR M8 1.25 25 28 63 42 46 12.5 13 24 180 10 93
GN911-63-M8-30-SR M8 1.25 30 28 63 42 46 12.5 13 24 180 10 95
GN911-78-M8-25-SR M8 1.25 25 34 78 52 56 15 13 26 140 10 149
GN911-78-M8-30-SR M8 1.25 30 34 78 52 56 15 13 26 140 10 151
GN911-78-M10-35-SR M10 1.5 35 32 78 50 54 16 16 26 290 16 167
GN911-78-M10-55-SR M10 1.5 55 32 78 50 54 16 16 26 290 16 179
GN911-92-M10-35-SR M10 1.5 35 39 92 60 64 16 16 28 240 16 221
GN911-92-M10-55-SR M10 1.5 55 39 92 60 64 16 16 28 240 16 233

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
GN911-45-M6-20-SR GN911-45-M6-20-SR P 2,110 - -
GN911-63-M6-20-SR GN911-63-M6-20-SR P 2,450 - -
GN911-63-M8-25-SR GN911-63-M8-25-SR P 2,520 - -
GN911-63-M8-30-SR GN911-63-M8-30-SR P 2,610 - -
GN911-78-M8-25-SR GN911-78-M8-25-SR P 2,930 - -
GN911-78-M8-30-SR GN911-78-M8-30-SR P 3,010 - -
GN911-78-M10-35-SR GN911-78-M10-35-SR P 3,050 - -
GN911-78-M10-55-SR GN911-78-M10-55-SR P 3,400 - -
GN911-92-M10-35-SR GN911-92-M10-35-SR P 3,470 - -
GN911-92-M10-55-SR GN911-92-M10-55-SR P 3,970 - -
