大同メタル工業
・ダイスライドは主に銅合金をベースとして、固体潤滑剤（プラグ）を埋め込んだ軸受です。
・豊富なサイズの標準品を揃えています。
・無潤滑下及び境界潤滑下で優れた耐摩耗特性を持ちます。
・高負荷能力を発揮します。
| 面圧 | 常用：19.6MPa以下 最高：49.0MPa（静的許容面圧：98.0） |
|---|---|
| すべり速度 | 常用：6m/min以下 最高：30m/min |
| 使用温度範囲 | -70～250℃ |
| 摩擦係数μ | 0.05～0.3（境界潤滑） |
113件の型式

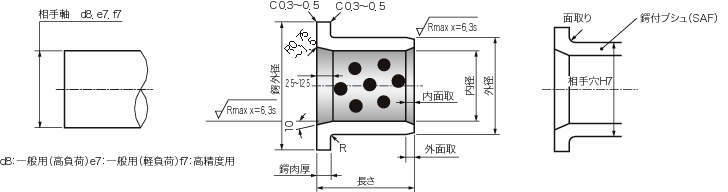

| 型式 | ブシュ寸法 | ブシュ寸法(mm) | 推奨相手寸法 | 推奨相手寸法 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内径 | 外径 | 鍔外径 | 鍔肉厚 | 長さ | 外面取 | 内面取 | ハウジング内径 | 軸径(一般用・高負荷) | 軸径(一般用・軽負荷) | 軸径(高精度用) | ||||||||||
| (mm) | 公差 | (mm) | 公差 | (mm) | 公差 | (mm) | 公差 | (mm) | 公差 | (mm) | 公差 | (mm) | 公差 | (mm) | 公差 | (mm) | 公差 | |||
| SAF1020 | 10 | +0.045/+0.030 | 14 | +0.038/+0.023 | 22 | ±0.25 | 2 | 0/-0.1 | 20 | -0.1/-0.3 | 0.75×15° | 1×10° | 14 | H7(+0.018/0) | 10 | d8(-0.040/-0.062) | 10 | e7(-0.025/-0.040) | 10 | f7(-0.013/-0.028) |
| SAF1210 | 12 | +0.050/+0.032 | 18 | +0.038/+0.023 | 25 | ±0.25 | 3 | 0/-0.1 | 10 | -0.1/-0.3 | 2×15° | 2×10° | 18 | H7(+0.018/0) | 12 | d8(-0.050/-0.077) | 12 | e7(-0.032/-0.050) | 12 | f7(-0.016/-0.028) |
| SAF1212 | 12 | +0.050/+0.032 | 18 | +0.038/+0.023 | 25 | ±0.25 | 3 | 0/-0.1 | 12 | -0.1/-0.3 | 2×15° | 2×10° | 18 | H7(+0.018/0) | 12 | d8(-0.050/-0.077) | 12 | e7(-0.032/-0.050) | 12 | f7(-0.016/-0.028) |
| SAF1215 | 12 | +0.050/+0.032 | 18 | +0.038/+0.023 | 25 | ±0.25 | 3 | 0/-0.1 | 15 | -0.1/-0.3 | 2×15° | 2×10° | 18 | H7(+0.018/0) | 12 | d8(-0.050/-0.077) | 12 | e7(-0.032/-0.050) | 12 | f7(-0.016/-0.028) |
| SAF1220 | 12 | +0.050/+0.032 | 18 | +0.038/+0.023 | 25 | ±0.25 | 3 | 0/-0.1 | 20 | -0.1/-0.3 | 2×15° | 2×10° | 18 | H7(+0.018/0) | 12 | d8(-0.050/-0.077) | 12 | e7(-0.032/-0.050) | 12 | f7(-0.016/-0.028) |
| SAF1225 | 12 | +0.050/+0.032 | 18 | +0.038/+0.023 | 25 | ±0.25 | 3 | 0/-0.1 | 25 | -0.1/-0.3 | 2×15° | 2×10° | 18 | H7(+0.018/0) | 12 | d8(-0.050/-0.077) | 12 | e7(-0.032/-0.050) | 12 | f7(-0.016/-0.028) |
| SAF1230 | 12 | +0.050/+0.032 | 18 | +0.038/+0.023 | 25 | ±0.25 | 3 | 0/-0.1 | 30 | -0.1/-0.3 | 2×15° | 2×10° | 18 | H7(+0.018/0) | 12 | d8(-0.050/-0.077) | 12 | e7(-0.032/-0.050) | 12 | f7(-0.016/-0.028) |
| SAF1310 | 13 | +0.060/+0.042 | 19 | +0.045/+0.028 | 26 | ±0.25 | 3 | 0/-0.1 | 10 | -0.1/-0.3 | 2×15° | 2×10° | 19 | H7(+0.021/0) | 13 | d8(-0.050/-0.077) | 13 | e7(-0.032/-0.050) | 13 | f7(-0.016/-0.028) |
| SAF1312 | 13 | +0.060/+0.042 | 19 | +0.045/+0.028 | 26 | ±0.25 | 3 | 0/-0.1 | 12 | -0.1/-0.3 | 2×15° | 2×10° | 19 | H7(+0.021/0) | 13 | d8(-0.050/-0.077) | 13 | e7(-0.032/-0.050) | 13 | f7(-0.016/-0.028) |
| SAF1315 | 13 | +0.060/+0.042 | 19 | +0.045/+0.028 | 26 | ±0.25 | 3 | 0/-0.1 | 15 | -0.1/-0.3 | 2×15° | 2×10° | 19 | H7(+0.021/0) | 13 | d8(-0.050/-0.077) | 13 | e7(-0.032/-0.050) | 13 | f7(-0.016/-0.028) |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SAF1020 | SAF1020 | P | 2,490 | 在庫品 | 在庫品 |
| SAF1210 | SAF1210 | P | 2,450 | 在庫品 | 在庫品 |
| SAF1212 | SAF1212 | P | 2,490 | - | 在庫品 |
| SAF1215 | SAF1215 | P | 2,520 | 在庫品 | 在庫品 |
| SAF1220 | SAF1220 | P | 2,520 | 在庫品 | 在庫品 |
| SAF1225 | SAF1225 | P | 2,710 | - | 在庫品 |
| SAF1230 | SAF1230 | P | 2,930 | - | 在庫品 |
| SAF1310 | SAF1310 | P | 2,890 | - | 在庫品 |
| SAF1312 | SAF1312 | P | 2,940 | - | 在庫品 |
| SAF1315 | SAF1315 | P | 2,980 | 在庫品 | 在庫品 |
