FYH
UKIP
UKIP

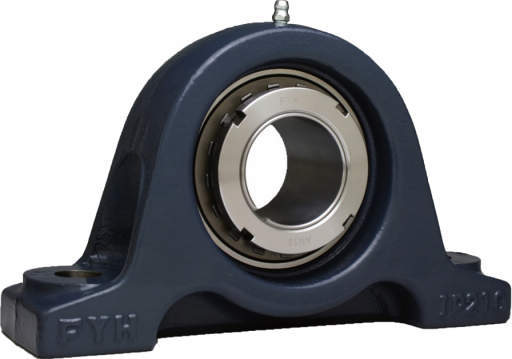

・写真はカバーなしの写真です。
・カバー取付溝付に、カバーは付属していません。
・UKIPは高負荷用のユニットで厚肉で剛性に優れています。
・キリ加工された取付ボルト穴により正確な位置決めが可能です。
・高荷重、振動、衝撃に耐えるユニットです。
・UK形軸受は給油機構を備え球状外径面の外輪とテーパ穴内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。アダプタスリーブを用いて軸に固定するタイプです。
・アダプタスリーブが軸の全周を包み込んで確実に固定します。
・アダプターは付属していません。
| 適用グリースニップル | 208～210：A-1/4-28UNF 211～213・313～328：A-PT1/8 |
|---|
52件の型式
鋼板カバー付き
鋳鉄カバー付き
| 型式 | タイプ |
軸径 d1 (mm) |
寸法(mm) | 寸法(mm) |
取付け ボルトの 呼び |
カバー寸法(mm) |
適用 軸受箱 |
適用軸受 |
適用 アダプタ |
参考 ユニット質量 (kg) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸受箱 | 軸受 | H | L | A | J | N | H1 | H2 | B1 | As | Ac | 呼び番号 | 基本定格荷重(kN) | 係数 f0 | |||||||
| Cr | C0r | ||||||||||||||||||||
| UKIP324C | 鋳鉄カバー付(貫通形) | 標準品 | 110 | 170 | 510 | 100 | 430 | 32 | 50 | 345 | 112 | M30 | - | 196 | IP324 | UK324 | 207 | 185 | 13.5 | H2324 | 69.3 |
| UKIP326C | 鋳鉄カバー付(貫通形) | 標準品 | 115 | 200 | 550 | 110 | 470 | 32 | 50 | 390 | 121 | M30 | - | 214 | IP326 | UK326 | 229 | 214 | 13.6 | H2326 | 89.3 |
| UKIP328C | 鋳鉄カバー付(貫通形) | 標準品 | 125 | 200 | 590 | 110 | 500 | 35 | 55 | 400 | 131 | M33 | - | 222 | IP328 | UK328 | 253 | 246 | 13.6 | H2328 | 104 |
| UKIP208CD | 鋼板カバー付(一端密閉形) | 標準品 | 35 | 60 | 200 | 60 | 150 | 19 | 25 | 115 | 36 | M16 | 68 | - | IP208 | UK208 | 29.1 | 17.8 | 14.0 | H2308X | 3.5 |
| UKIP209CD | 鋼板カバー付(一端密閉形) | 標準品 | 40 | 70 | 210 | 60 | 160 | 19 | 25 | 128 | 39 | M16 | 68 | - | IP209 | UK209 | 34.1 | 21.3 | 14.0 | H2309X | 4.0 |
| UKIP210CD | 鋼板カバー付(一端密閉形) | 標準品 | 45 | 70 | 220 | 60 | 170 | 19 | 28 | 132 | 42 | M16 | 73 | - | IP210 | UK210 | 35.1 | 23.3 | 14.4 | H2310X | 4.8 |
| UKIP211CD | 鋼板カバー付(一端密閉形) | 標準品 | 50 | 80 | 230 | 60 | 180 | 19 | 28 | 148 | 45 | M16 | 75 | - | IP211 | UK211 | 43.4 | 29.4 | 14.4 | H2311X | 5.3 |
| UKIP212CD | 鋼板カバー付(一端密閉形) | 標準品 | 55 | 80 | 260 | 70 | 200 | 22 | 30 | 155 | 47 | M20 | 88 | - | IP212 | UK212 | 52.4 | 36.2 | 14.4 | H2312X | 7.1 |
| UKIP213CD | 鋼板カバー付(一端密閉形) | 標準品 | 60 | 90 | 280 | 70 | 220 | 22 | 30 | 172 | 50 | M20 | 88 | - | IP213 | UK213 | 57.2 | 40.1 | 14.4 | H2313X | 8.7 |
| UKIP208FCD | 鋳鉄カバー付(一端密閉形) | 標準品 | 35 | 60 | 200 | 60 | 150 | 19 | 25 | 115 | 36 | M16 | - | 86 | IP208 | UK208 | 29.1 | 17.8 | 14.0 | H2308X | 4.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UKIP324C | UKIP324C | P | 322,800 | - | お問合 |
| UKIP326C | UKIP326C | P | 438,000 | - | お問合 |
| UKIP328C | UKIP328C | P | 535,000 | - | お問合 |
| UKIP208CD | UKIP208CD | P | 16,460 | - | 3日間 |
| UKIP209CD | UKIP209CD | P | 17,860 | - | 3日間 |
| UKIP210CD | UKIP210CD | P | 21,200 | - | 3日間 |
| UKIP211CD | UKIP211CD | P | 25,540 | - | 3日間 |
| UKIP212CD | UKIP212CD | P | 33,560 | - | 3日間 |
| UKIP213CD | UKIP213CD | P | 42,660 | - | 3日間 |
| UKIP208FCD | UKIP208FCD | P | 20,660 | - | 3日間 |
