FYH
UCF
UCF
・UCFは四角形のフランジで4つの取り付け穴を持つ軸受箱を組み合わせたユニットです。
・機械側面など垂直面に取り付けて使用します。
・UC形軸受は給油機構を備え球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・内輪に取り付けられた2個の止めねじで簡単で確実に軸に取り付けることの出来る代表的な形式です。
・UC-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。
・低速から中速の回転で塵埃に対応する軸受です。
| 適用グリースニップル | 201～210・X05～X09・305～308：A-1/4-28UNF 211～218・X10～X20・309～328：A-PT1/8 |
|---|
229件の型式
| 型式 | タイプ |
軸径 d (mm) |

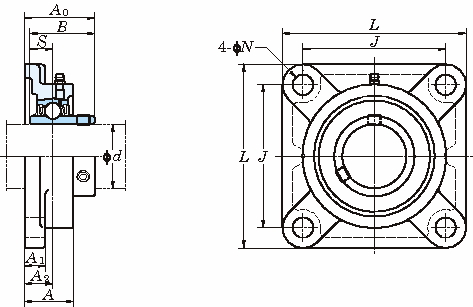

寸法(mm) | 寸法(mm) |
取付け ボルトの 呼び |
適用 軸受箱 |
適用軸受 |
参考 ユニット質量 (kg) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸受箱 | 軸受 | L | A | J | N | A1 | A2 | A0 | B | S | 呼び番号 | 基本定格荷重(kN) | 係数 f0 | ||||||
| Cr | C0r | ||||||||||||||||||
| UCF322 | 標準品 | 標準品 | 110 | 340 | 96 | 266 | 41 | 35 | 60 | 131 | 117 | 46 | M36 | F322 | UC322 | 205 | 180 | 13.2 | 35.3 |
| UCF324 | 標準品 | 標準品 | 120 | 370 | 110 | 290 | 41 | 40 | 65 | 140 | 126 | 51 | M36 | F324 | UC324 | 207 | 185 | 13.5 | 47.3 |
| UCF326 | 標準品 | 標準品 | 130 | 410 | 115 | 320 | 41 | 45 | 65 | 146 | 135 | 54 | M36 | F326 | UC326 | 229 | 214 | 13.6 | 65.5 |
| UCF328 | 標準品 | 標準品 | 140 | 450 | 125 | 350 | 41 | 55 | 75 | 161 | 145 | 59 | M36 | F328 | UC328 | 253 | 246 | 13.6 | 93.4 |
| UCF201L2 | 標準品 | 二重シール品 | 12 | 86 | 25.5 | 64 | 12 | 11 | 15 | 33.3 | 31 | 12.7 | M10 | F204 | UC201L2 | 12.8 | 6.65 | 13.2 | - |
| UCF202L2 | 標準品 | 二重シール品 | 15 | 86 | 25.5 | 64 | 12 | 11 | 15 | 33.3 | 31 | 12.7 | M10 | F204 | UC202L2 | 12.8 | 6.65 | 13.2 | - |
| UCF203L2 | 標準品 | 二重シール品 | 17 | 86 | 25.5 | 64 | 12 | 11 | 15 | 33.3 | 31 | 12.7 | M10 | F204 | UC203L2 | 12.8 | 6.65 | 13.2 | - |
| UCF204L2 | 標準品 | 二重シール品 | 20 | 86 | 25.5 | 64 | 12 | 11 | 15 | 33.3 | 31 | 12.7 | M10 | F204 | UC204L2 | 12.8 | 6.65 | 13.2 | - |
| UCF205L2 | 標準品 | 二重シール品 | 25 | 95 | 27 | 70 | 12 | 13 | 16 | 35.8 | 34.1 | 14.3 | M10 | F205 | UC205L2 | 14.0 | 7.85 | 13.9 | - |
| UCFX05L3 | 標準品 | 三重シール品 | 25 | 108 | 30 | 83 | 12 | 13 | 18 | 40.2 | 38.1 | 15.9 | M10 | FX05 | UCX05L3 | 19.5 | 11.3 | 13.9 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UCF322 | UCF322 | P | 165,000 | 在庫品 | 在庫品 |
| UCF324 | UCF324 | P | 208,000 | - | 在庫品 |
| UCF326 | UCF326 | P | 291,000 | - | 在庫品 |
| UCF328 | UCF328 | P | 354,000 | - | 在庫品 |
| UCF201L2 | UCF201L2 | P | 4,150 | - | 4日間 |
| UCF202L2 | UCF202L2 | P | 4,150 | - | 4日間 |
| UCF203L2 | UCF203L2 | P | 4,070 | - | 在庫品 |
| UCF204L2 | UCF204L2 | P | 3,840 | - | 在庫品 |
| UCF205L2 | UCF205L2 | P | 4,390 | 在庫品 | 在庫品 |
| UCFX05L3 | UCFX05L3 | P | 7,460 | - | 4日間 |
