FYH
UCF
UCF
・写真はカバーなしの写真です。
・カバー取付溝付タイプに、カバーは付属していません。
・UCFは四角形のフランジで4つの取り付け穴を持つ軸受箱を組み合わせたユニットです。
・機械側面など垂直面に取り付けて使用します。
・UC形軸受は給油機構を備え球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・内輪に取り付けられた2個の止めねじで簡単で確実に軸に取り付けることの出来る代表的な形式です。
| 適用グリースニップル | 201～210・X05～X09・305～308：A-1/4-28UNF 211～218・X10～X20・309～328：A-PT1/8 |
|---|
243件の型式
鋼板カバー付き
鋳鉄カバー付き
| 型式 | タイプ |
軸径 d (mm) |

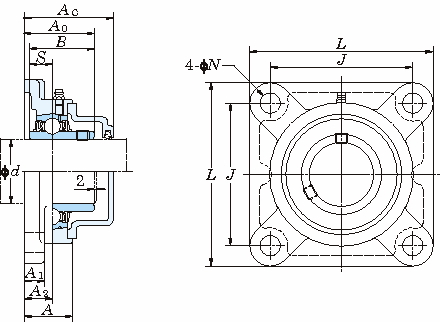

寸法(mm) | 寸法(mm) |
取付け ボルトの 呼び |
カバー寸法(mm) |
適用 軸受箱 |
適用軸受 |
参考 ユニット質量 (kg) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸受箱 | 軸受 | L | A | J | N | A1 | A2 | A0 | B | S | As | Ac | 呼び番号 | 基本定格荷重(kN) | 係数 f0 | ||||||
| Cr | C0r | ||||||||||||||||||||
| UCFX17D | 鋼板カバー付(一端密閉形) | 標準品 | 85 | 214 | 70 | 171 | 23 | 24 | 40 | 96.3 | 96 | 39.7 | M20 | 101 | - | FX17 | UCX17 | 96.1 | 71.5 | 14.5 | 10.8 |
| UCF218D | 鋼板カバー付(一端密閉形) | 標準品 | 90 | 235 | 68 | 187 | 23 | 25 | 40 | 96.3 | 96 | 39.7 | M20 | 101 | - | F218 | UC218 | 96.1 | 71.5 | 14.5 | 11.4 |
| UCF204FC | 鋳鉄カバー付(貫通形) | 標準品 | 20 | 86 | 25.5 | 64 | 12 | 11 | 15 | 33.3 | 31 | 12.7 | M10 | - | 46 | F204 | UC204 | 12.8 | 6.65 | 13.2 | 0.74 |
| UCF205FC | 鋳鉄カバー付(貫通形) | 標準品 | 25 | 95 | 27 | 70 | 12 | 13 | 16 | 35.8 | 34.1 | 14.3 | M10 | - | 49 | F205 | UC205 | 14.0 | 7.85 | 13.9 | 1.0 |
| UCF305C | 鋳鉄カバー付(貫通形) | 標準品 | 25 | 110 | 29 | 80 | 16 | 13 | 16 | 39 | 38 | 15 | M14 | - | 54 | F305 | UC305 | 21.2 | 10.9 | 12.6 | 1.6 |
| UCF206FC | 鋳鉄カバー付(貫通形) | 標準品 | 30 | 108 | 31 | 83 | 12 | 13 | 18 | 40.2 | 38.1 | 15.9 | M10 | - | 53 | F206 | UC206 | 19.5 | 11.3 | 13.9 | 1.4 |
| UCF306C | 鋳鉄カバー付(貫通形) | 標準品 | 30 | 125 | 32 | 95 | 16 | 15 | 18 | 44 | 43 | 17 | M14 | - | 59 | F306 | UC306 | 26.7 | 15.0 | 13.3 | 2.2 |
| UCF207FC | 鋳鉄カバー付(貫通形) | 標準品 | 35 | 117 | 34 | 92 | 14 | 15 | 19 | 44.4 | 42.9 | 17.5 | M12 | - | 58 | F207 | UC207 | 25.7 | 15.4 | 13.9 | 1.9 |
| UCF307C | 鋳鉄カバー付(貫通形) | 標準品 | 35 | 135 | 36 | 100 | 19 | 16 | 20 | 49 | 48 | 19 | M16 | - | 64 | F307 | UC307 | 33.4 | 19.3 | 13.2 | 2.7 |
| UCF208FC | 鋳鉄カバー付(貫通形) | 標準品 | 40 | 130 | 36 | 102 | 16 | 15 | 21 | 51.2 | 49.2 | 19 | M14 | - | 64 | F208 | UC208 | 29.1 | 17.8 | 14.0 | 2.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UCFX17D | UCFX17D | P | 64,720 | - | 3日間 |
| UCF218D | UCF218D | P | 61,420 | - | 在庫品 |
| UCF204FC | UCF204FC | P | 5,720 | - | 在庫品 |
| UCF205FC | UCF205FC | P | 6,390 | - | 在庫品 |
| UCF305C | UCF305C | P | 10,100 | - | 在庫品 |
| UCF206FC | UCF206FC | P | 8,250 | - | 在庫品 |
| UCF306C | UCF306C | P | 12,320 | - | 在庫品 |
| UCF207FC | UCF207FC | P | 9,470 | - | 在庫品 |
| UCF307C | UCF307C | P | 14,730 | - | 在庫品 |
| UCF208FC | UCF208FC | P | 11,000 | - | 在庫品 |
