インサート軸受ユニット｜ひしフランジ形 UCFL（円筒穴）

UCFL

  • UCFL

・UCFLはひし形のフランジで２つの取り付け穴持つユニットです。
・機械側面など垂直面に取り付けて使用します。
・角フランジユニットに比べ、取り付けスペースが小さくなります。

・UC形軸受は給油機構を備え球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・内輪に取り付けられた2個の止めねじで簡単で確実に軸に取り付けることの出来る代表的な形式です。

・UC-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。
・低速から中速の回転で塵埃に対応する軸受です。

・UC-S6形軸受は軸受材料にステンレス鋼を用いた耐水性・耐食性に優れた軸受です。
・食品グリースが封入されており、食品機械にも対応します。
・ステンレスユニットに使用されます。

#ベアリングユニッ

共通仕様

適用グリースニップル 201～210・X05～X09・305～308：A-1/4-28UNF
211～218・X10・309～328：A-PT1/8

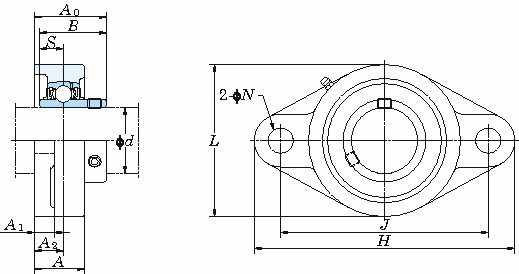

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 189件中 161-170件

  • 表示件数

189件の型式

型式 タイプ 軸径
d
(mm)		 寸法(mm) 寸法(mm) 取付け
ボルトの
呼び		 適用
軸受箱		 適用軸受 参考
ユニット質量
(kg)
軸受箱 軸受 H L A J N A1 A2 A0 B S 呼び番号 基本定格荷重(kN) 係数 f0
Cr C0r
UCFL313D2K2 標準品 耐寒用 65 295 175 58 240 31 25 33 78 75 30 M27 FL313 UC313D2K2 - - - -
UCFL214D2K2 標準品 耐寒用 70 265 160 54 216 23 20 31 75.4 74.6 30.2 M20 FL214 UC214D2K2 - - - -
UCFL314D2K2 標準品 耐寒用 70 315 185 61 250 35 28 36 81 78 33 M30 FL314 UC314D2K2 - - - -
UCFL215D2K2 標準品 耐寒用 75 275 165 56 225 23 20 34 78.5 77.8 33.3 M20 FL215 UC215D2K2 - - - -
UCFL315D2K2 標準品 耐寒用 75 320 195 66 260 35 30 39 89 82 32 M30 FL315 UC315D2K2 - - - -
UCFL216D2K2 標準品 耐寒用 80 290 180 58 233 25 20 34 83.3 82.6 33.3 M22 FL216 UC216D2K2 - - - -
UCFL316D2K2 標準品 耐寒用 80 355 210 68 285 38 32 38 90 86 34 M33 FL316 UC316D2K2 - - - -
UCFL217D2K2 標準品 耐寒用 85 305 190 63 248 25 22 36 87.6 85.7 34.1 M22 FL217 UC217D2K2 - - - -
UCFL317D2K2 標準品 耐寒用 85 370 220 74 300 38 32 44 100 96 40 M33 FL317 UC317D2K2 - - - -
UCFL218D2K2 標準品 耐寒用 90 320 205 68 265 25 23 40 96.3 96 39.7 M22 FL218 UC218D2K2 - - - -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
UCFL313D2K2 UCFL313D2K2 P 46,600 - お問合
UCFL214D2K2 UCFL214D2K2 P 33,600 - お問合
UCFL314D2K2 UCFL314D2K2 P 56,700 - お問合
UCFL215D2K2 UCFL215D2K2 P 38,900 - お問合
UCFL315D2K2 UCFL315D2K2 P 67,900 - お問合
UCFL216D2K2 UCFL216D2K2 P 46,100 - お問合
UCFL316D2K2 UCFL316D2K2 P 85,700 - お問合
UCFL217D2K2 UCFL217D2K2 P 55,900 - お問合
UCFL317D2K2 UCFL317D2K2 P 98,200 - お問合
UCFL218D2K2 UCFL218D2K2 P 69,900 - お問合
