インサート軸受ユニット｜ひしフランジ形 UKFL（テーパ穴）

UKFL

  • UKFL

・UKFLはひし形のフランジで２つの取り付け穴持つユニットです。
・機械側面など垂直面に取り付けて使用します。
・角フランジユニットに比べ、取り付けスペースが小さくなります。

・UK形軸受は給油機構を備え球状外径面の外輪とテーパ穴内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。アダプタスリーブを用いて軸に固定するタイプです。
・アダプタスリーブが軸の全周を包み込んで確実に固定します。
・アダプターは付属していません。

・UK-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。
・低速から中速の回転で塵埃に対応する軸受です。
・アダプターは付属していません。

#ベアリングユニット

共通仕様

適用グリースニップル 205～210・X05～X09・305～308：A-1/4-28UNF
211～218・X10・309～328：A-PT1/8

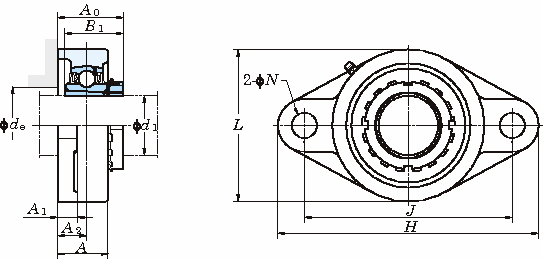

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 136件中 11-20件

  • 表示件数

136件の型式

型式 タイプ 軸径
d1
(mm)		 寸法(mm) 寸法(mm) 取付け
ボルトの
呼び		 適用
軸受箱		 適用軸受 適用
アダプタ		 参考
ユニット質量
(kg)
軸受箱 軸受 H L A J N A1 A2 A0 B1 de (最小) 呼び番号 基本定格荷重(kN) 係数 f0
Cr C0r
UKFLX08 標準品 標準品 35 179 111 40 148 16 14 22 46.5 46 46 M14 FLX08 UKX08 34.1 21.3 14.0 H2308X 2.1
UKFL308 標準品 標準品 35 200 112 40 158 23 17 23 50.5 46 - M20 FL308 UK308 40.7 24.0 13.2 H2308X 2.5
UKFL209 標準品 標準品 40 188 108 38 148 19 15 22 51 50 52 M16 FL209 UK209 34.1 21.3 14.0 H2309X 2.0
UKFLX09 標準品 標準品 40 189 116 40 157 16 14 23 48.5 50 52 M14 FLX09 UKX09 35.1 23.3 14.4 H2309X 2.5
UKFL309 標準品 標準品 40 230 125 44 177 25 18 25 55 50 - M22 FL309 UK309 48.9 29.5 13.3 H2309X 3.6
UKFL210 標準品 標準品 45 197 115 40 157 19 15 22 52 55 58 M16 FL210 UK210 35.1 23.3 14.4 H2310X 2.3
UKFLX10 標準品 標準品 45 216 133 44 184 19 20 26 53.5 55 58 M16 FLX10 UKX10 43.4 29.4 14.4 H2310X 3.7
UKFL310 標準品 標準品 45 240 140 48 187 25 19 28 60 55 - M22 FL310 UK310 62.0 38.3 13.2 H2310X 4.4
UKFL211 標準品 標準品 50 224 130 43 184 19 18 25 57.5 59 64 M16 FL211 UK211 43.4 29.4 14.4 H2311X 3.3
UKFL311 標準品 標準品 50 250 150 52 198 25 20 30 63.5 59 - M22 FL311 UK311 71.6 45.0 13.2 H2311X 5.6

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
UKFLX08 UKFLX08 P 12,300 - 4日間
UKFL308 UKFL308 P 12,000 - 4日間
UKFL209 UKFL209 P 8,240 - 4日間
UKFLX09 UKFLX09 P 13,100 - 4日間
UKFL309 UKFL309 P 15,700 - 4日間
UKFL210 UKFL210 P 9,950 - 4日間
UKFLX10 UKFLX10 P 15,600 - 4日間
UKFL310 UKFL310 P 20,300 - 4日間
UKFL211 UKFL211 P 12,400 - 4日間
UKFL311 UKFL311 P 24,200 - 4日間
