インサート軸受ユニット｜ひしフランジ形 UKFL（テーパ穴）

UKFL

  • UKFL

・UKFLはひし形のフランジで２つの取り付け穴持つユニットです。
・機械側面など垂直面に取り付けて使用します。
・角フランジユニットに比べ、取り付けスペースが小さくなります。

・UK形軸受は給油機構を備え球状外径面の外輪とテーパ穴内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。アダプタスリーブを用いて軸に固定するタイプです。
・アダプタスリーブが軸の全周を包み込んで確実に固定します。
・アダプターは付属していません。

・UK-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。
・低速から中速の回転で塵埃に対応する軸受です。
・アダプターは付属していません。

#ベアリングユニット

共通仕様

適用グリースニップル 205～210・X05～X09・305～308：A-1/4-28UNF
211～218・X10・309～328：A-PT1/8

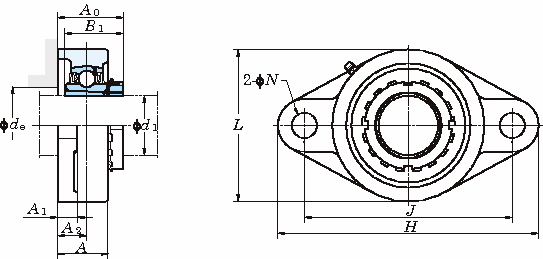

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 136件中 91-100件

  • 表示件数

136件の型式

型式 タイプ 軸径
d1
(mm)		 寸法(mm) 寸法(mm) 取付け
ボルトの
呼び		 適用
軸受箱		 適用軸受 適用
アダプタ		 参考
ユニット質量
(kg)
軸受箱 軸受 H L A J N A1 A2 A0 B1 de (最小) 呼び番号 基本定格荷重(kN) 係数 f0
Cr C0r
UKFL216D1K2 標準品 耐熱用 70 290 180 58 233 25 20 34 72 59 90 M22 FL216 UK216D1K2 - - - H2316X -
UKFL316D1K2 標準品 耐熱用 70 355 210 68 285 38 32 38 82.5 78 - M33 FL316 UK316D1K2 - - - H2316X -
UKFL217D1K2 標準品 耐熱用 75 305 190 63 248 25 22 36 76 63 96 M22 FL217 UK217D1K2 - - - H2317X -
UKFL317D1K2 標準品 耐熱用 75 370 220 74 300 38 32 44 92 82 - M33 FL317 UK317D1K2 - - - H2317X -
UKFL218D1K2 標準品 耐熱用 80 320 205 68 265 25 23 40 82 65 102 M22 FL218 UK218D1K2 - - - H2318X -
UKFL318D1K2 標準品 耐熱用 80 385 235 76 315 38 36 44 92 86 - M33 FL318 UK318D1K2 - - - H2318X -
UKFL319D1K2 標準品 耐熱用 85 405 250 94 330 41 40 59 111 90 - M36 FL319 UK319D1K2 - - - H2319X -
UKFL320D1K2 標準品 耐熱用 90 440 270 94 360 44 40 59 113 97 - M39 FL320 UK320D1K2 - - - H2320X -
UKFL322D1K2 標準品 耐熱用 100 470 300 96 390 44 42 60 120 105 - M39 FL322 UK322D1K2 - - - H2322X -
UKFL324D1K2 標準品 耐熱用 110 520 330 110 430 47 48 65 130.5 112 - M42 FL324 UK324D1K2 - - - H2324 -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
UKFL216D1K2 UKFL216D1K2 P 46,100 - お問合
UKFL316D1K2 UKFL316D1K2 P 85,700 - お問合
UKFL217D1K2 UKFL217D1K2 P 55,900 - お問合
UKFL317D1K2 UKFL317D1K2 P 98,200 - お問合
UKFL218D1K2 UKFL218D1K2 P 69,900 - お問合
UKFL318D1K2 UKFL318D1K2 P 110,600 - お問合
UKFL319D1K2 UKFL319D1K2 P 133,100 - お問合
UKFL320D1K2 UKFL320D1K2 P 157,300 - お問合
UKFL322D1K2 UKFL322D1K2 P 226,300 - お問合
UKFL324D1K2 UKFL324D1K2 P 282,000 - お問合
