・写真はカバーなしの写真です。
・UFLは軽量形軸受とに強い亜鉛合金ダイカスト軸受箱の小形・軽量のひし形ユニットです。
・ゴムコーティングをしたカバーを組み合わせることで更に塵埃や水から守ります。
・SU形軸受はSB形軸受をさらに軽量化した球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、無給油式のグリース密封形深溝玉軸受です。
・120度の間隔に配置された2個の内輪の止めねじで簡単で確実に軸に取り付けることの出来る軽荷重用の軽量な軸受です。
FYH
インサート軸受ユニット｜小型・軽量ひしフランジ形 UFL（円筒穴・カバー付き）
詳細仕様
14件の型式
-

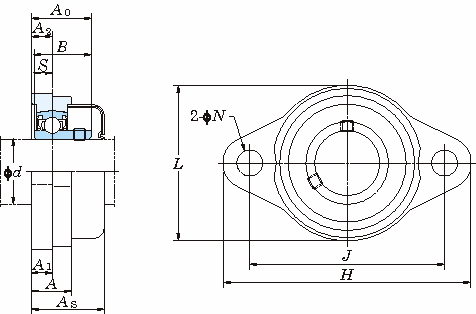

貫通形カバー付き
-

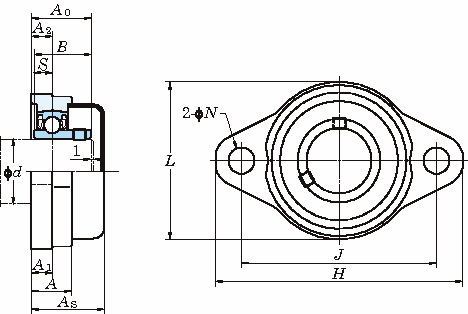

一端密閉形カバー付き
| 型式 | タイプ |
軸径 d (mm) |
寸法(mm) | 寸法(mm) |
取付け ボルトの 呼び |
カバー寸法 As (mm) |
適用 軸受箱 |
適用軸受 |
参考 ユニット質量 (kg) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸受箱 | 軸受 | H | L | A | J (±0.3) | N (±0.2) | A1 | A2 (±0.5) | A0 | B | S | 呼び番号 | 基本定格荷重(kN) | 係数 f0 | |||||||
| Cr | C0r | ||||||||||||||||||||
| UFL003D | 小型ダイカスト製・カバー付(一端密閉形) | 標準品 | 17 | 71 | 46 | 14 | 56 | 7 | 7 | 7 | 18.5 | 17.5 | 6 | M6 | 23.5 | FL003 | SU003 | 6.00 | 3.25 | 14.4 | 0.11 |
| UFL004D | 小型ダイカスト製・カバー付(一端密閉形) | 標準品 | 20 | 90 | 55 | 16 | 71 | 10 | 8 | 8 | 22 | 21 | 7 | M8 | 27 | FL004 | SU004 | 9.40 | 5.05 | 13.9 | 0.18 |
| UFL005D | 小型ダイカスト製・カバー付(一端密閉形) | 標準品 | 25 | 95 | 60 | 16 | 75 | 10 | 8 | 8 | 23 | 22 | 7 | M8 | 28 | FL005 | SU005 | 10.1 | 5.85 | 14.5 | 0.23 |
| UFL006D | 小型ダイカスト製・カバー付(一端密閉形) | 標準品 | 30 | 112 | 70 | 18 | 85 | 13 | 9 | 9 | 26 | 24.5 | 7.5 | M10 | 31 | FL006 | SU006 | 13.2 | 8.25 | 14.7 | 0.31 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UFL003D | UFL003D | P | 2,580 | 在庫品 | 在庫品 |
| UFL004D | UFL004D | P | 2,770 | 在庫品 | 在庫品 |
| UFL005D | UFL005D | P | 3,130 | 在庫品 | 在庫品 |
| UFL006D | UFL006D | P | 3,800 | 在庫品 | 在庫品 |
