インサート軸受ユニット｜カートリッジ形 UCC（円筒穴）

UCC

  • UCC

・UCCは外径面が円筒状をした軸受箱を組み合わせたユニットです。
・ハウジングはh7の精度で加工されているので機械本体の円筒穴に組み込んで使用可能です。
・カートリッジ形ユニットはアキシアル方向に移動出来るので軸の伸縮がある用途などの自由側軸受として使用されます。

・UC形軸受は給油機構を備え球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・内輪に取付けられた2個の止めねじで簡単で確実に軸に取り付けることの出来る代表的な形式です。

・UC-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。
・低速から中速の回転で塵埃に対応する軸受です。

#ベアリングユニット

共通仕様

適用グリースニップル 201～213・X05～X12・305～308：A-1/4-28UNF
309～328：A-PT1/8

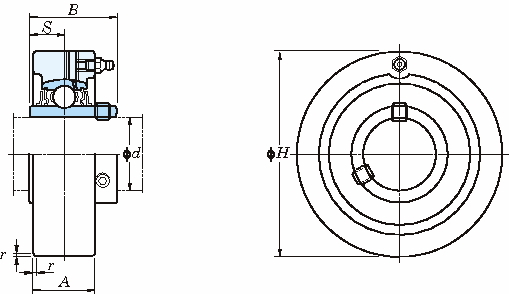

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 199件中 51-60件

  • 表示件数

199件の型式

型式 タイプ 軸径
d
(mm)		 寸法(mm) 適用
軸受箱		 適用軸受 参考
ユニット質量
(kg)
軸受箱 軸受 H A r B S 呼び番号 基本定格荷重(kN) 係数 f0
Cr C0r
UCC207L3 標準品 三重シール品 35 90 28 2 42.9 17.5 C207 UC207L3 25.7 15.4 13.9 -
UCC307L3 標準品 三重シール品 35 110 32 3 48 19 C307 UC307L3 33.4 19.3 13.2 -
UCCX07L3 標準品 三重シール品 35 110 34 2 49.2 19 CX07 UCX07L3 29.1 17.8 14.0 -
UCC208L3 標準品 三重シール品 40 100 30 2 49.2 19 C208 UC208L3 29.1 17.8 14.0 -
UCC308L3 標準品 三重シール品 40 120 34 3 52 19 C308 UC308L3 40.7 24.0 13.2 -
UCCX08L3 標準品 三重シール品 40 120 38 2 49.2 19 CX08 UCX08L3 34.1 21.3 14.0 -
UCC209L3 標準品 三重シール品 45 110 31 2 49.2 19 C209 UC209L3 34.1 21.3 14.0 -
UCCX09L3 標準品 三重シール品 45 120 38 2 51.6 19 CX09 UCX09L3 35.1 23.3 14.4 -
UCC309L3 標準品 三重シール品 45 130 38 3 57 22 C309 UC309L3 48.9 29.5 13.3 -
UCC210L3 標準品 三重シール品 50 120 33 2 51.6 19 C210 UC210L3 35.1 23.3 14.4 -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
UCC207L3 UCC207L3 P 7,380 - 3日間
UCC307L3 UCC307L3 P 13,880 - 4日間
UCCX07L3 UCCX07L3 P 11,250 - 4日間
UCC208L3 UCC208L3 P 9,120 - 3日間
UCC308L3 UCC308L3 P 16,140 - 4日間
UCCX08L3 UCCX08L3 P 13,690 - 4日間
UCC209L3 UCC209L3 P 10,630 - 3日間
UCCX09L3 UCCX09L3 P 14,520 - 4日間
UCC309L3 UCC309L3 P 21,340 - 4日間
UCC210L3 UCC210L3 P 12,030 - 3日間
