ハンマーキャスター
505SA-R150
505SA-R150
・トータルロック機構を取り入れた足場用キャスターです。
※トータルロックは旋回と車輪の回転を同時に制御できるロック機構です。
・進行方向前方部にあるレバーを操作する事により、旋回部と車輪の回転を同時に制御できます。
・ステームは台形ねじを使用しています。
・505SA用ハンドルは別途ご用命ください。
<使用例>
・建設工事現場やビル清掃用等の足場に使用されています。
| タイプ | 旋回式 トータルロック付 |
|---|---|
| 金具 | 三価クロム化成処理 |
21件の型式

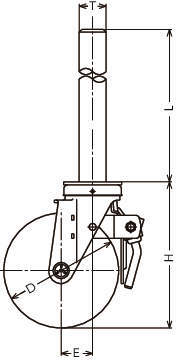

| 型式 | タイプ |
車輪径 D (mm) |
車幅 (mm) |
車輪構成 |
許容荷重 1個 (daN) |
取付高 H (mm) |
ねじ T (mm) |
軸長 L (mm) |
偏心 E (mm) |
旋回半径 (mm) |
使用車輪記号 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 505SA-WRB125 | 旋回･トータルロック付き | 125 | 40 | ゴム車輪(ワイドタイプ) スチールホイール ローラーベアリング | 120 | 168 | φ35×4山/1" | 300 | 38 | 102 | 435S-WRB |
| 505SA-WRB150 | 旋回･トータルロック付き | 150 | 40 | ゴム車輪(ワイドタイプ) スチールホイール ローラーベアリング | 140 | 190 | φ35×4山/1" | 300 | 41 | 118 | 435S-WRB |
| 505SA-CHR100 | 旋回･トータルロック付き | 100 | 32 | ゴム車輪 ナイロンホイール 複列ボールベアリング | 100 | 132 | φ35×4山/1" | 300 | 35 | 86 | 434S-CHR |
| 505SA-CHR125 | 旋回･トータルロック付き | 125 | 38 | ゴム車輪 ナイロンホイール 複列ボールベアリング | 120 | 168 | φ35×4山/1" | 300 | 38 | 102 | 434S-CHR |
| 505SA-CHR150 | 旋回･トータルロック付き | 150 | 40 | ゴム車輪 ナイロンホイール 複列ボールベアリング | 140 | 190 | φ35×4山/1" | 300 | 41 | 118 | 434S-CHR |
| 505SA-UB100 | 旋回･トータルロック付き | 100 | 32 | ウレタン車輪(熱可塑性) ナイロンホイール ラジアルボールベアリング | 100 | 132 | φ35×4山/1" | 300 | 35 | 86 | 439S-UB |
| 505SA-UB125 | 旋回･トータルロック付き | 125 | 38 | ウレタン車輪(熱可塑性) ナイロンホイール ラジアルボールベアリング | 120 | 168 | φ35×4山/1" | 300 | 38 | 102 | 439S-UB |
| 505SA-UB150 | 旋回･トータルロック付き | 150 | 38 | ウレタン車輪(熱可塑性) ナイロンホイール ラジアルボールベアリング | 140 | 190 | φ35×4山/1" | 300 | 41 | 118 | 439S-UB |
| 505SA-URB100 | 旋回･トータルロック付き | 100 | 32 | ウレタン車輪(熱硬化性) スチールホイール ローラーベアリング | 100 | 132 | φ35×4山/1" | 300 | 35 | 86 | 423S-URB |
| 505SA-URB125 | 旋回･トータルロック付き | 125 | 38 | ウレタン車輪(熱硬化性) スチールホイール ローラーベアリング | 120 | 168 | φ35×4山/1" | 300 | 38 | 102 | 423S-URB |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 505SA-WRB125 | 505SA-WRB125 | P | 7,530 | - | 5日間 |
| 505SA-WRB150 | 505SA-WRB150 | P | 7,900 | - | 5日間 |
| 505SA-CHR100 | 505SA-CHR100 | P | 7,440 | - | 5日間 |
| 505SA-CHR125 | 505SA-CHR125 | P | 8,540 | - | 5日間 |
| 505SA-CHR150 | 505SA-CHR150 | P | 9,180 | - | 5日間 |
| 505SA-UB100 | 505SA-UB100 | P | 7,270 | - | 5日間 |
| 505SA-UB125 | 505SA-UB125 | P | 8,620 | - | 5日間 |
| 505SA-UB150 | 505SA-UB150 | P | 9,570 | - | 5日間 |
| 505SA-URB100 | 505SA-URB100 | P | 7,720 | - | 5日間 |
| 505SA-URB125 | 505SA-URB125 | P | 9,450 | - | 5日間 |
