・高精度なころと保持器を組み合わせたシンプル構造で、ころの直径を断面高さとする、低断面な有限直動案内です。
・小さなピッチでころを組み込んでいるので、定格荷重が大きく、高剛性です。
・高精度に加工した保持器でころを案内しているので摩擦抵抗が小さく、スティックスリップのない安定した直線運動が得られます。
・ろこと保持器が分離しないため、取扱いが容易です。
共通仕様
| 形状 | 単列 |
|---|---|
| 保持器材質 | 鋼製 |
日本トムソン
フラットケージ FT
詳細仕様
16件の型式
| 型式 | 主要寸法(mm) |
基本動 定格荷重 C(N) |
基本静 定格荷重 C0(N) |
||
|---|---|---|---|---|---|

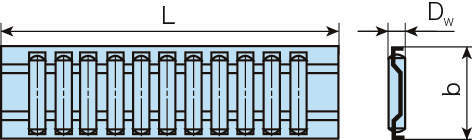

| Dw | b | L | |||
| FT5043-250B2 | 5 | 43 | 250 | 306000 | 1020000 |
| FT5030V-250B2 | 3.535 | 30 | 250 | 180000 | 652000 |
| FT10080-500B2 | 10 | 80 | 500 | 1390000 | 4370000 |
| FT10060V-500B2 | 7.071 | 60 | 500 | 838000 | 2900000 |
| FT200120-500B2 | 20 | 120 | 500 | 3120000 | 7670000 |
| FT200100V-500B2 | 14.142 | 100 | 500 | 2090000 | 5820000 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FT5043-250B2 | FT5043-250B2 | P | 12,200 | - | 在庫品 |
| FT5030V-250B2 | FT5030V-250B2 | P | 11,700 | - | 在庫品 |
| FT10080-500B2 | FT10080-500B2 | P | 86,600 | - | 在庫品 |
| FT10060V-500B2 | FT10060V-500B2 | P | 41,200 | - | 在庫品 |
| FT200120-500B2 | FT200120-500B2 | P | 168,000 | - | 在庫品 |
| FT200100V-500B2 | FT200100V-500B2 | P | 107,000 | - | 在庫品 |
