・カムフォロアは、厚肉の外輪に針状ころを組み込んだ構造で、外輪回転用に設計された、摩擦係数が小さく回転性能に優れた軸受です。
・外輪外径面が直接相手ガムガイド面と接触しながら案内をしますが、この軸受は効果的に負荷域を増大させる目的でラジアルすきまを小さく設計しているため、衝撃荷重を緩和し、安定した長寿命が得られます。
・外輪に円筒ころを複列に組み込んだ総ころ軸受で、大きなラジアル荷重とある程度のアキシアル荷重を受けることができます。
| ころの案内方式 | 総ころ |
|---|---|
| スタッド頭部の形状 | 六角穴付き |
| 外輪外径面の形状 | 球面外輪 |
| シール部の構造 | シールド形 |
| 材質 | 炭素鋼製 |
12件の型式
| 型式 | タイプ | 材質 | シール部の構造 | 外輪外径面の形状 | 主要寸法(mm) |
取付関係寸法 f 最小 (mm) |
最大締付トルク (N・m) |
基本動 定格荷重 C (N) |
基本静 定格荷重 CO (N) |
最大静 許容荷重 (N) |
トラック 負荷容量 (N) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

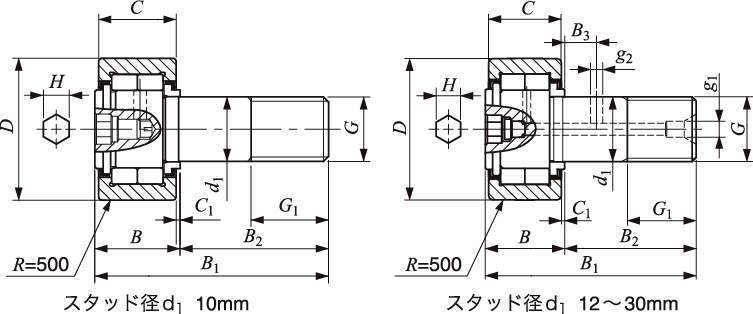

| D | C | d1 | G | G1 | B | B1 | B2 | B3 | C1 | g1 | g2 | H | |||||||||||
| NUCF30BR | NUCF-BR | 炭素鋼製 | シールド形 | 球面外輪 | 80 | 35 | 30 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 6 | 4 | 17 | 45 | 438 | 90300 | 121000 | 98300 | 9220 |
| NUCF30-2BR | NUCF-BR | 炭素鋼製 | シールド形 | 球面外輪 | 90 | 35 | 30 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 6 | 4 | 17 | 45 | 438 | 90300 | 121000 | 98300 | 10800 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NUCF30BR | NUCF30BR | P | 29,300 | - | 在庫品 |
| NUCF30-2BR | NUCF30-2BR | P | 33,100 | - | 在庫品 |
