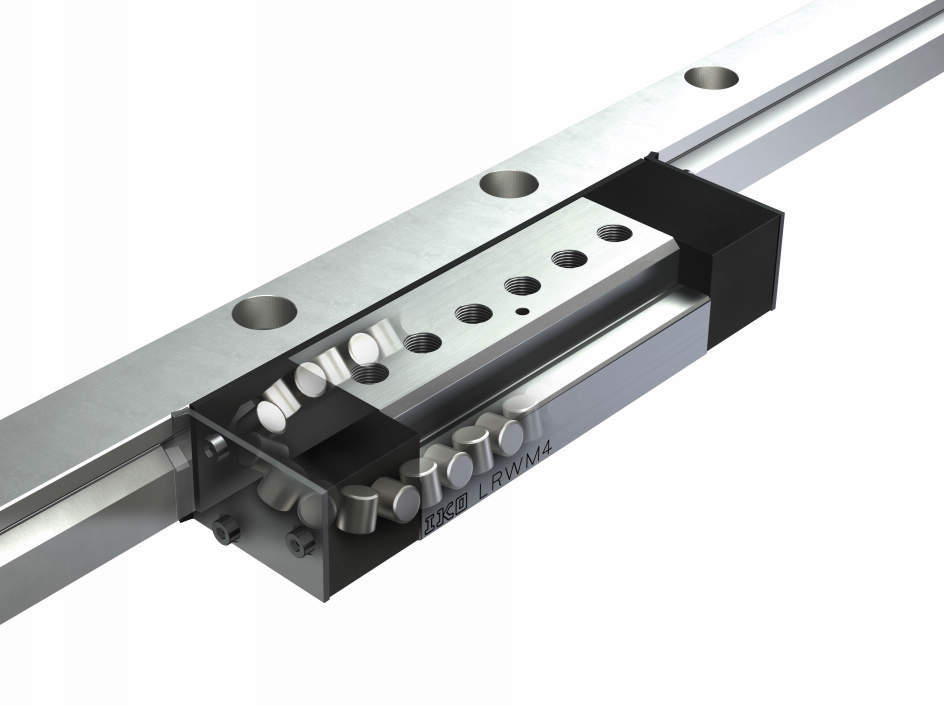

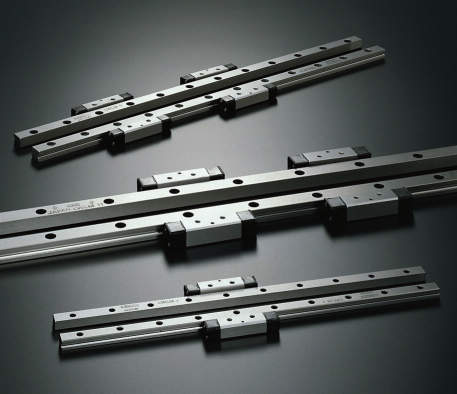

リニアローラウェイモジュール LRWM

このページをプリント
CADをダウンロード
価格・納期を確認

コンパクトなモジュールタイプ
・トラックレールとスライドメンバーがセットになった最小単位のコンパクトな直動案内機器です。

: #直動案内機器

共通仕様

形式	リニアローラウェイM
精度の等級	上級

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

51件中 31-40件
表示件数

仕様
価格・納期

51件の型式

型式	大きさ	スライドメンバーの個数	トラックレールの長さ (mm)	基本動定格荷重 (N)	基本静定格荷重 (N)	アッセンブリ寸法(mm)			スライドメンバー寸法(mm)														スライドメンバー取付け用添付ボルトねじの呼び×l	トラックレール寸法(mm)								トラックレール取付け用添付ボルトねじの呼び×l	質量
						H	W	W₁	H₁	H₃	W₂	W₄	L₁	L₃	n×F₁	M₁	d₁	d₂	h₁	W₆	l₁	d₅		H₂	W₃	W₅	d₃	d₄	h	E	F		スライドメンバー (kg)	トラックレール (kg/m)
						H	W	W₁	H₁	H₃	W₂	W₄	L₁	L₃	n×F₁	M₁	d₁	d₂	h₁	W₆	l₁	d₅		H₂	W₃	W₅	d₃	d₄	h	E	F		スライドメンバー (kg)	トラックレール (kg/m)
LRWM4M2R1200H	4	2	1200	36500	39800	28	56	65.6	27	11	39.4	13	158	96	5×16	M8	6.8	11	6.2	6	-	3	M6×32	27	24	9	9	14	8.6	40	80	M8×32	0.98	4.64
LRWM4M2R1920H	4	2	1920	36500	39800	28	56	65.6	27	11	39.4	13	158	96	5×16	M8	6.8	11	6.2	6	-	3	M6×32	27	24	9	9	14	8.6	40	80	M8×32	0.98	4.64
LRWM4M3R800H	4	3	800	36500	39800	28	56	65.6	27	11	39.4	13	158	96	5×16	M8	6.8	11	6.2	6	-	3	M6×32	27	24	9	9	14	8.6	40	80	M8×32	0.98	4.64
LRWM4M3R1040H	4	3	1040	36500	39800	28	56	65.6	27	11	39.4	13	158	96	5×16	M8	6.8	11	6.2	6	-	3	M6×32	27	24	9	9	14	8.6	40	80	M8×32	0.98	4.64
LRWM4M3R1200H	4	3	1200	36500	39800	28	56	65.6	27	11	39.4	13	158	96	5×16	M8	6.8	11	6.2	6	-	3	M6×32	27	24	9	9	14	8.6	40	80	M8×32	0.98	4.64
LRWM4M3R1920H	4	3	1920	36500	39800	28	56	65.6	27	11	39.4	13	158	96	5×16	M8	6.8	11	6.2	6	-	3	M6×32	27	24	9	9	14	8.6	40	80	M8×32	0.98	4.64
LRWM5M1R800H	5	1	800	67900	75500	33	70	81.6	32	13	49.1	16	212	140	5×24	M10	8.6	14	8.2	7	-	3	M8×35	32	30	12	11	17.5	10.8	50	100	M10×35	2.03	6.85
LRWM5M1R1200H	5	1	1200	67900	75500	33	70	81.6	32	13	49.1	16	212	140	5×24	M10	8.6	14	8.2	7	-	3	M8×35	32	30	12	11	17.5	10.8	50	100	M10×35	2.03	6.85
LRWM5M1R1500H	5	1	1500	67900	75500	33	70	81.6	32	13	49.1	16	212	140	5×24	M10	8.6	14	8.2	7	-	3	M8×35	32	30	12	11	17.5	10.8	50	100	M10×35	2.03	6.85
LRWM5M1R1600H	5	1	1600	67900	75500	33	70	81.6	32	13	49.1	16	212	140	5×24	M10	8.6	14	8.2	7	-	3	M8×35	32	30	12	11	17.5	10.8	50	100	M10×35	2.03	6.85

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
LRWM4M2R1200H	LRWM4M2R1200H	P	120,560	-	-
LRWM4M2R1920H	LRWM4M2R1920H	P	158,260	-	-
LRWM4M3R800H	LRWM4M3R800H	P	133,650	-	-
LRWM4M3R1040H	LRWM4M3R1040H	P	144,450	-	-
LRWM4M3R1200H	LRWM4M3R1200H	P	152,060	-	-
LRWM4M3R1920H	LRWM4M3R1920H	P	189,760	-	-
LRWM5M1R800H	LRWM5M1R800H	P	93,320	-	-
LRWM5M1R1200H	LRWM5M1R1200H	P	113,720	-	-
LRWM5M1R1500H	LRWM5M1R1500H	P	129,820	-	-
LRWM5M1R1600H	LRWM5M1R1600H	P	135,990	-	-
