・内輪は、熱処理後高精度な研削仕上げを施しています。
・通常、針状ころ軸受は軸を熱処理・研削仕上げして軌道面として使用しますが、軸の表面を規定の硬さや粗さに加工できない場合に、この内輪を使用します。
・多くの寸法があるため、軸方向に軸が移動するときや、軸に隣接して密封シールを使用するときには幅広内輪が選定できます。
・この内輪はブッシュとしても使用でき、再加工の必要もなく経済的です。
日本トムソン

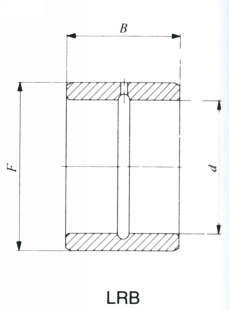

汎用内輪 LRB(インチ系)
詳細仕様
28件の型式
型式 | 主要寸法 | 取付関係寸法(mm) |
質量 (g) 参考 |
組合せ軸受 | ||||||
---|---|---|---|---|---|---|---|---|---|---|
d | F | B (mm) | da | rasmax 最大 | ||||||
(mm) | (inch) | (mm) | (inch) | 最小 | 最大 | |||||
LRB61012 | 9.525 | 3/8 | 15.875 | 5/8 | 19.300 | 14 | 14.5 | 0.6 | 18.5 | BR101812 |
LRB81212 | 12.700 | 1/2 | 19.050 | 3/4 | 19.300 | 17.5 | 18 | 1 | 23.5 | BR122012 |
LRB81216 | 12.700 | 1/2 | 19.050 | 3/4 | 25.650 | 17.5 | 18 | 1 | 31 | BR122016 |
LRB101412 | 15.875 | 5/8 | 22.225 | 7/8 | 19.300 | 21 | 21.2 | 1 | 28 | BR142212 |
LRB101416 | 15.875 | 5/8 | 22.225 | 7/8 | 25.650 | 21 | 21.2 | 1 | 37.5 | BR142216 |
LRB121612 | 19.050 | 3/4 | 25.400 | 1 | 19.300 | 24 | 24.4 | 1 | 33 | BR162412 |
LRB121616 | 19.050 | 3/4 | 25.400 | 1 | 25.650 | 24 | 24.4 | 1 | 44 | BR162416 |
LRB141816 | 22.225 | 7/8 | 28.575 | 1 1/8 | 25.650 | 27 | 27.5 | 1 | 50 | BR182616 |
LRB141820 | 22.225 | 7/8 | 28.575 | 1 1/8 | 32.000 | 27 | 27.5 | 1 | 62 | BR182620 |
LRB162016 | 25.400 | 1 | 31.750 | 1 1/4 | 25.650 | 30.5 | 30.7 | 1 | 56 | BR202816 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
LRB61012 | LRB61012 | P | 960 | - | 在庫品 |
LRB81212 | LRB81212 | P | 960 | - | 在庫品 |
LRB81216 | LRB81216 | P | 1,040 | - | 在庫品 |
LRB101412 | LRB101412 | P | 960 | - | 在庫品 |
LRB101416 | LRB101416 | P | 1,110 | - | 在庫品 |
LRB121612 | LRB121612 | P | 1,040 | - | 在庫品 |
LRB121616 | LRB121616 | P | 1,150 | - | 在庫品 |
LRB141816 | LRB141816 | P | 1,190 | - | 在庫品 |
LRB141820 | LRB141820 | P | 1,420 | - | 在庫品 |
LRB162016 | LRB162016 | P | 1,420 | - | 在庫品 |
