・内輪は、熱処理後高精度な研削仕上げを施しています。
・通常、針状ころ軸受は軸を熱処理・研削仕上げして軌道面として使用しますが、軸の表面を規定の硬さや粗さに加工できない場合に、この内輪を使用します。
・多くの寸法があるため、軸方向に軸が移動するときや、軸に隣接して密封シールを使用するときには幅広内輪が選定できます。
・この内輪はブッシュとしても使用でき、再加工の必要もなく経済的です。
日本トムソン

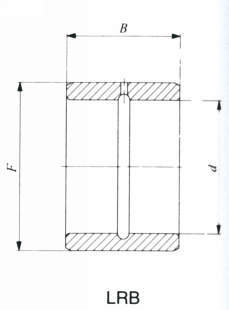

汎用内輪 LRB（インチ系）
詳細仕様
28件の型式
| 型式 | 主要寸法 | 取付関係寸法(mm) |
質量 (g) 参考 |
組合せ軸受 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | F | B (mm) | da | rasmax 最大 | ||||||
| (mm) | (inch) | (mm) | (inch) | 最小 | 最大 | |||||
| LRB162020 | 25.400 | 1 | 31.750 | 1 1/4 | 32.000 | 30.5 | 30.7 | 1 | 72 | BR202820 |
| LRB182216 | 28.575 | 1 1/8 | 34.925 | 1 3/8 | 25.650 | 33.5 | 33.9 | 1 | 63 | BR223016 |
| LRB182220 | 28.575 | 1 1/8 | 34.925 | 1 3/8 | 32.000 | 33.5 | 33.9 | 1 | 77 | BR223020 |
| LRB202416 | 31.750 | 1 1/4 | 38.100 | 1 1/2 | 25.650 | 37 | 37.1 | 1.5 | 71 | BR243316 |
| LRB202420 | 31.750 | 1 1/4 | 38.100 | 1 1/2 | 32.000 | 37 | 37.1 | 1.5 | 86 | BR243320 |
| LRB222616 | 34.925 | 1 3/8 | 41.275 | 1 5/8 | 25.650 | 40.2 | 40.2 | 1.5 | 77 | BR263516 |
| LRB222620 | 34.925 | 1 3/8 | 41.275 | 1 5/8 | 32.000 | 40.2 | 40.2 | 1.5 | 96 | BR263520 |
| LRB242816 | 38.100 | 1 1/2 | 44.450 | 1 3/4 | 25.650 | 43.3 | 43.4 | 1.5 | 80 | BR283716 |
| LRB242820 | 38.100 | 1 1/2 | 44.450 | 1 3/4 | 32.000 | 43.3 | 43.4 | 1.5 | 100 | BR283720・BR283820 |
| LRB243020 | 38.100 | 1 1/2 | 47.625 | 1 7/8 | 32.000 | 43.3 | 45 | 1.5 | 155 | BR303920 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LRB162020 | LRB162020 | P | 1,520 | - | 在庫品 |
| LRB182216 | LRB182216 | P | 1,430 | - | 在庫品 |
| LRB182220 | LRB182220 | P | 1,950 | - | 在庫品 |
| LRB202416 | LRB202416 | P | 1,720 | - | 在庫品 |
| LRB202420 | LRB202420 | P | 1,950 | - | 在庫品 |
| LRB222616 | LRB222616 | P | 1,880 | - | 在庫品 |
| LRB222620 | LRB222620 | P | 2,060 | - | 在庫品 |
| LRB242816 | LRB242816 | P | 2,010 | - | 在庫品 |
| LRB242820 | LRB242820 | P | 2,210 | - | 在庫品 |
| LRB243020 | LRB243020 | P | 2,510 | - | 在庫品 |
