カムフォロア CR（インチ系）

CR-BR、CR-B、CR-BUUR、CR-BUU

  • CR-BR、CR-B、CR-BUUR、CR-BUU

  • CR、CR-UU

  • CR-VBR、CR-VB、CR-VBUUR、CR-VBUU

・カムフォロアは、厚肉の外輪に針状ころを組み込んだスタッド付きの軸受で、外輪回転用に設計された摩擦係数が小さく回転性能に優れた軸受です。
・負荷域を効果的に増大させる目的で、一般のニードルベアリングよりもラジアルすきまを小さく設計しています。したがって、衝撃荷重を緩和し、安定した長寿命が得られます。
・スタッドは、ねじ加工を施しているので簡単に取り付けることができます。

・カムフォロアは、カム機構や直線運動用のフォロア軸受として高い剛性と精度をもち、工作機械、産業用ロボット電子部品装置及びOA機器などの広い範囲に使用されています。

#カムフォロア

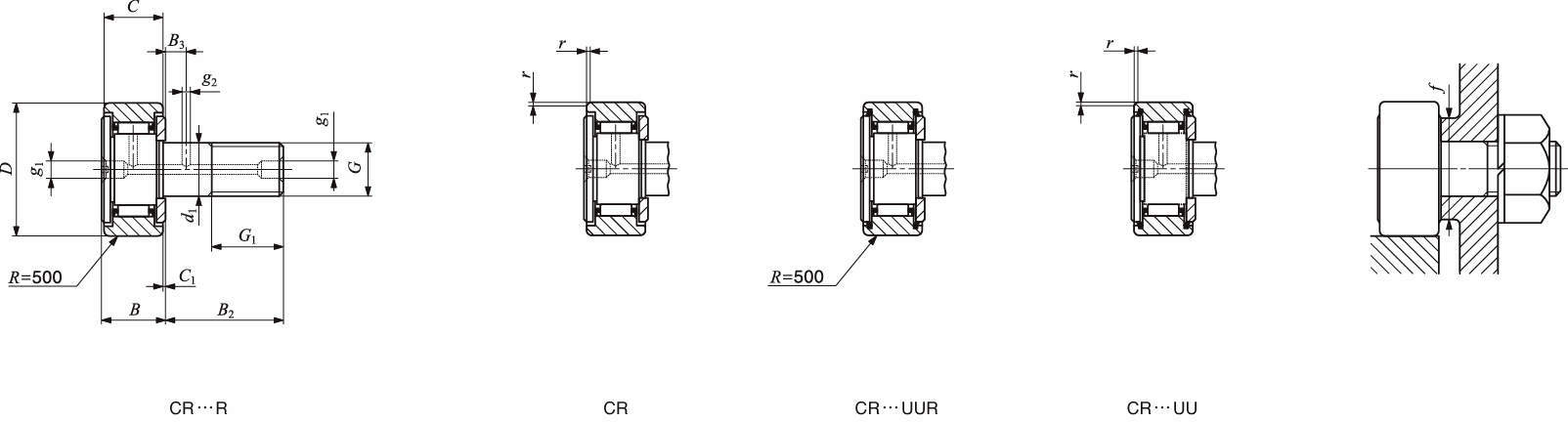

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 130件中 61-70件

  • 表示件数

130件の型式

  • CR-BR、CR-B、CR-BUUR、CR-BUU

  • CR、CR-UU

  • CR-VBR、CR-VB、CR-VBUUR、CR-VBUU

型式 仕様 タイプ シール部
の構造		 外輪外径面
の形状		 スタッド径 主要寸法
D		 主要寸法 主要寸法 取付関係寸法
f
最小		 最大締付
トルク
(N・m)		 基本動
定格荷重
C(N)		 基本静
定格荷重
C0(N)		 質量
(g)
参考
(mm) (inch) (mm) (inch) C d1 G UNF G1 B max B2 B3 C1 g1 g2 H r (mm) (inch)
(mm) (inch) (mm) (inch) (mm) (inch) (mm) (inch) (mm) (inch) (mm) (inch) (mm) (inch) (mm) (inch) (mm) (inch) (mm) (inch) (mm) (inch)
CR28BUU 保持器付き・六角穴付き CR-BUU シール形 円筒外輪 19.050 3/4 44.450 1 3/4 25.400 1 19.050 3/4 3/4-16 22.225 7/8 26.8 1.06 44.450 1 3/4 11.112 7/16 0.794 1/32 4.762 3/16 3.969 5/32 7.938 5/16 1.588 1/16 32.543 1 9/32 100 25100 38200 365
CR30BUU 保持器付き・六角穴付き CR-BUU シール形 円筒外輪 19.050 3/4 47.625 1 7/8 25.400 1 19.050 3/4 3/4-16 22.225 7/8 26.8 1.06 44.450 1 3/4 11.112 7/16 0.794 1/32 4.762 3/16 3.969 5/32 7.938 5/16 1.588 1/16 32.543 1 9/32 100 25100 38200 410
CR32BUU 保持器付き・六角穴付き CR-BUU シール形 円筒外輪 22.225 7/8 50.800 2 31.750 1 1/4 22.225 7/8 7/8-14 25.400 1 33.5 1.32 50.800 2 12.700 1/2 0.794 1/32 4.762 3/16 4.762 3/16 11.112 7/16 1.588 1/16 37.306 1 15/32 162 32500 63900 615
CR36BUU 保持器付き・六角穴付き CR-BUU シール形 円筒外輪 22.225 7/8 57.150 2 1/4 31.750 1 1/4 22.225 7/8 7/8-14 25.400 1 33.5 1.32 50.800 2 12.700 1/2 0.794 1/32 4.762 3/16 4.762 3/16 11.112 7/16 1.588 1/16 37.306 1 15/32 162 32500 63900 750
CR22 保持器付き・ドライバ溝付き CR シールド形 円筒外輪 12.700 1/2 34.925 1 3/8 19.050 3/4 12.700 1/2 1/2-20 15.875 5/8 20.4 0.80 31.750 1 1/4 7.938 5/16 0.794 1/32 4.762 3/16 3.175 1/8 - - 1.588 1/16 21.828 55/64 27.7 14200 16000 157
CR8UU 保持器付き・ドライバ溝付き CR-UU シール形 円筒外輪 4.826 - 12.700 1/2 8.731 11/32 4.826 - No.10-32 6.350 1/4 10.2 0.40 12.700 1/2 - - 0.794 1/32 3.175 1/8 - - - - 0.397 1/64 8.334 21/64 1.4 2520 2140 9
CR8VBR 総ころ・六角穴付き CR-VBR シールド形 球面外輪 4.826 - 12.700 1/2 8.731 11/32 4.826 - No.10-32 6.350 1/4 10.2 0.40 12.700 1/2 - - 0.794 1/32 - - - - 3.175 1/8 0.397 1/64 8.334 21/64 1.4 4260 4750 9
CR8-1VBR 総ころ・六角穴付き CR-VBR シールド形 球面外輪 4.826 - 12.700 1/2 9.525 3/8 4.826 - No.10-32 6.350 1/4 10.9 0.43 15.875 5/8 - - 0.794 1/32 - - - - 3.175 1/8 0.397 1/64 8.334 21/64 1.4 4710 5410 10
CR10VBR 総ころ・六角穴付き CR-VBR シールド形 球面外輪 6.350 1/4 15.875 5/8 10.319 13/32 6.350 1/4 1/4-28 7.938 5/16 11.8 0.46 15.875 5/8 - - 0.794 1/32 - - - - 3.175 1/8 0.397 1/64 11.509 29/64 3.4 5830 7660 19
CR10-1VBR 総ころ・六角穴付き CR-VBR シールド形 球面外輪 6.350 1/4 15.875 5/8 11.112 7/16 6.350 1/4 1/4-28 7.938 5/16 12.5 0.49 19.050 3/4 - - 0.794 1/32 - - - - 3.175 1/8 0.397 1/64 11.509 29/64 3.4 6340 8530 21

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
CR28BUU CR28BUU P 8,190 - 在庫品
CR30BUU CR30BUU P 8,700 - 在庫品
CR32BUU CR32BUU P 13,800 - 在庫品
CR36BUU CR36BUU P 14,200 - 在庫品
CR22 CR22 P 4,670 在庫品 在庫品
CR8UU CR8UU P 3,780 - 在庫品
CR8VBR CR8VBR P 3,600 - 在庫品
CR8-1VBR CR8-1VBR P 3,600 - 在庫品
CR10VBR CR10VBR P 3,600 - 在庫品
CR10-1VBR CR10-1VBR P 3,700 - 在庫品
