黒染め
黒染め
無電解ニッケルメッキ
SUS304

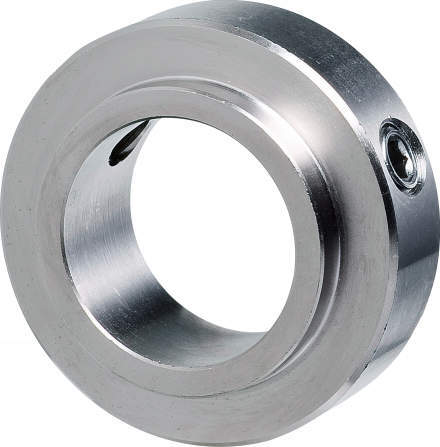

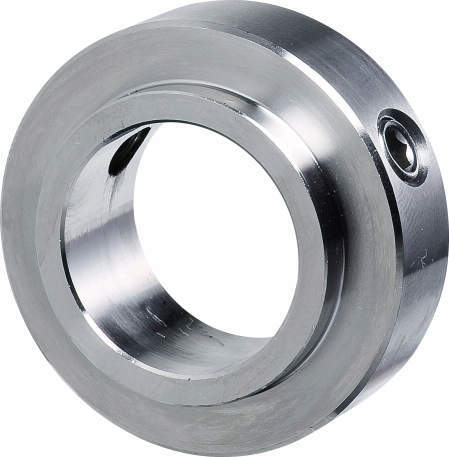

・止めネジでシャフトを押さえて固定するセットカラーです。
・簡易的な位置決めなどで使用でき、シリーズ中、最もコンパクトなタイプです。
・ベアリングの内輪を押さえ固定します。
| 材質/表面処理 | SC-CB：鉄（S45C）/黒染め SC-MB：鉄（S45C）/無電解ニッケルメッキ SC-SB：ステンレス（SUS304） |
|---|---|
| 付属品 | SC-CB：六角穴付止めネジ（くぼみ先･黒染め）2本 SC-MB･SC-SB：六角穴付止めネジ（くぼみ先･SUSXM7）2本 |
108件の型式
| 型式 | 材質/表面処理 | 適合ベアリング |
内径 φB |
ボス径 φD1 |
幅 |
外径 φD |
締付ネジ | ||
|---|---|---|---|---|---|---|---|---|---|
| L | L1 | M | 本数 | ||||||
| SC1011CB2 | 鉄(S45C)/黒染め | 6200ZZ | 10 | 16.7 | 11 | 3 | 20 | M5×6 | 2 |
| SC1011CB3 | 鉄(S45C)/黒染め | 6900ZZ | 10 | 13.2 | 11 | 3 | 20 | M5×6 | 2 |
| SC1211CB1 | 鉄(S45C)/黒染め | 6001ZZ | 12 | 17.2 | 11 | 3 | 22 | M5×6 | 2 |
| SC1211CB2 | 鉄(S45C)/黒染め | 6201ZZ | 12 | 17.7 | 11 | 3 | 22 | M5×6 | 2 |
| SC1211CB3 | 鉄(S45C)/黒染め | 6901ZZ | 12 | 15.2 | 11 | 3 | 22 | M5×6 | 2 |
| SC1511CB1 | 鉄(S45C)/黒染め | 6002ZZ | 15 | 20.2 | 11 | 3 | 25 | M5×6 | 2 |
| SC1511CB2 | 鉄(S45C)/黒染め | 6202ZZ | 15 | 21.2 | 11 | 3 | 25 | M5×6 | 2 |
| SC1511CB3 | 鉄(S45C)/黒染め | 6902ZZ | 15 | 18.7 | 11 | 3 | 25 | M5×6 | 2 |
| SC1713CB1 | 鉄(S45C)/黒染め | 6003ZZ | 17 | 22.2 | 13 | 3 | 28 | M6×6 | 2 |
| SC1713CB2 | 鉄(S45C)/黒染め | 6203ZZ | 17 | 24.2 | 13 | 3 | 28 | M6×6 | 2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SC1011CB2 | SC1011CB2 | P | 460 | - | 在庫品 |
| SC1011CB3 | SC1011CB3 | P | 460 | 在庫品 | 在庫品 |
| SC1211CB1 | SC1211CB1 | P | 550 | 在庫品 | 在庫品 |
| SC1211CB2 | SC1211CB2 | P | 550 | - | 在庫品 |
| SC1211CB3 | SC1211CB3 | P | 550 | 在庫品 | 在庫品 |
| SC1511CB1 | SC1511CB1 | P | 600 | 在庫品 | 在庫品 |
| SC1511CB2 | SC1511CB2 | P | 600 | 在庫品 | 在庫品 |
| SC1511CB3 | SC1511CB3 | P | 600 | 在庫品 | 在庫品 |
| SC1713CB1 | SC1713CB1 | P | 700 | 在庫品 | 在庫品 |
| SC1713CB2 | SC1713CB2 | P | 700 | - | 在庫品 |
