セットカラー（スリットカラー）｜ノーマルタイプ SCS

黒染め

  • 黒染め

  • 三価クロメートメッキ

  • 無電解ニッケルメッキ

  • ニッケルクロムメッキ

  • SUS304

  • アルミ

  • 樹脂/POM(白色)

締結力の強いスリットタイプ。

・面で締め付けるため、スラスト力が強く、シャフトが傷が付きにくいタイプです。
シリーズ中最もバリエーションの豊富なタイプです。
・基本形状のスリットカラーです。材質・サイズバリエーションが最も豊富です。

#セットカラー
#スリットカラー

共通仕様

材質/表面処理 SCS-C：鉄（S45C）/黒染め
SCS-U：鉄（S45C）/三価クロメートメッキ
SCS-M：鉄（S45C）/無電解ニッケルメッキ
SCS-N：鉄（S45C）/ニッケルクロムメッキ
SCS-S：ステンレス（SUS304）
SCS-L：ステンレス（SUS316L）
SCS-A：アルミ（A2017）
SCS-X：樹脂/POM（白色）
付属品 SCS-C：六角穴付ボルト（黒染め）1本
SCS-M・SCS-U・SCS-N・SCS-S・SCS-L・SCS-A・SCS-X：六角穴付ボルト（SUSXM7）1本

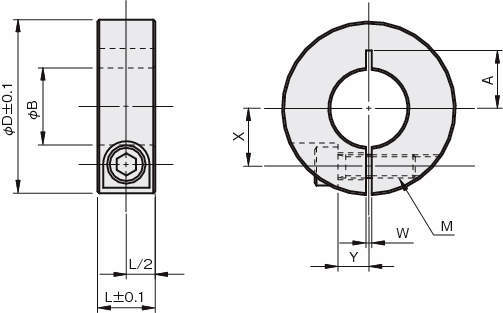

  • 寸法図
  • 動画
  • 資料
  • 改善事例集
  • CAD

詳細仕様

前へ
次へ

  • 293件中 11-20件

  • 表示件数

293件の型式

型式 材質/表面処理 内径
φB		 幅
L		 外径
φD		 W X Y A 締付ネジ
M
SCS0810C 鉄(S45C)/黒染め 8 10 25 1.5 8 5 9 M4×12
SCS0812C 鉄(S45C)/黒染め 8 12 28 1.5 8.5 5 10 M5×16
SCS0815C 鉄(S45C)/黒染め 8 15 30 1.5 9 5 10 M6×15
SCS1006C 鉄(S45C)/黒染め 10 6 25 1.5 8 3 9 M2.6×8
SCS1010C 鉄(S45C)/黒染め 10 10 30 1.5 9 5 11 M4×12
SCS1012C 鉄(S45C)/黒染め 10 12 30 1.5 9 5 11 M5×16
SCS1015C 鉄(S45C)/黒染め 10 15 35 1.5 10 6 12.5 M6×18
SCS1106C 鉄(S45C)/黒染め 11 6 25 1.5 9 3 9 M2.6×8
SCS1110C 鉄(S45C)/黒染め 11 10 30 1.5 10 5 11 M4×12
SCS1112C 鉄(S45C)/黒染め 11 12 30 1.5 10 5 11 M5×16

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
SCS0810C SCS0810C P 530 在庫品 在庫品
SCS0812C SCS0812C P 530 在庫品 在庫品
SCS0815C SCS0815C P 530 在庫品 在庫品
SCS1006C SCS1006C P 620 - -
SCS1010C SCS1010C P 560 在庫品 在庫品
SCS1012C SCS1012C P 560 在庫品 在庫品
SCS1015C SCS1015C P 560 在庫品 在庫品
SCS1106C SCS1106C P 620 - -
SCS1110C SCS1110C P 570 - -
SCS1112C SCS1112C P 570 - -
