黒染め
黒染め
無電解ニッケルメッキ
SUS304
・面で締め付けるため、スラスト力が強く、シャフトが傷が付きにくいタイプです。
シリーズ中最もバリエーションの豊富なタイプです。
・ブラケット、プレートの取り付けやスプロケットの固定などに便利です。
| 材質/表面処理 | SCS-CN2：鉄（S45C）/黒染め SCS-MN2：鉄（S45C）/無電解ニッケルメッキ SCS-SN2：ステンレス（SUS304） |
|---|---|
| 付属品 | SCS-CN2：六角穴付ボルト（黒染め）1本 SCS-MN2・SCS-SN2：六角穴付ボルト（SUSXM7）1本 |
87件の型式

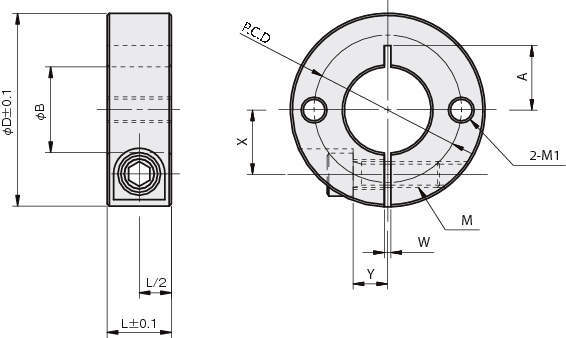

| 型式 | 材質/表面処理 |
内径 φB |
幅 L |
外径 φD |
ネジ穴 | W | X | Y | A |
締付ネジ M |
重量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M1 | P.C.D | |||||||||||
| SCS0808SN2 | ステンレス(SUS304) | 8 | 8 | 25 | M4×P0.7 | 14 | 1.5 | 8 | 5 | 7 | M3×10 | 24 |
| SCS0810SN2 | ステンレス(SUS304) | 8 | 10 | 25 | M4×P0.7 | 18 | 1.5 | 8 | 5 | 9 | M4×12 | 30 |
| SCS0812SN2 | ステンレス(SUS304) | 8 | 12 | 28 | M5×P0.8 | 18 | 1.5 | 8.5 | 5 | 10 | M5×16 | 46 |
| SCS0815SN2 | ステンレス(SUS304) | 8 | 15 | 30 | M5×P0.8 | 20 | 1.5 | 9.5 | 5 | 10 | M6×15 | 67 |
| SCS1010SN2 | ステンレス(SUS304) | 10 | 10 | 30 | M5×P0.8 | 20 | 1.5 | 9 | 5 | 11 | M4×12 | 42 |
| SCS1012SN2 | ステンレス(SUS304) | 10 | 12 | 30 | M5×P0.8 | 20 | 1.5 | 9 | 5 | 11 | M5×16 | 48 |
| SCS1015SN2 | ステンレス(SUS304) | 10 | 15 | 35 | M6×P1.0 | 24 | 1.5 | 10 | 6 | 12.5 | M6×18 | 90 |
| SCS1210SN2 | ステンレス(SUS304) | 12 | 10 | 30 | M5×P0.8 | 22 | 1.5 | 10 | 5 | 11 | M4×12 | 42 |
| SCS1212SN2 | ステンレス(SUS304) | 12 | 12 | 30 | M5×P0.8 | 22 | 1.5 | 10 | 5 | 11 | M5×16 | 50 |
| SCS1215SN2 | ステンレス(SUS304) | 12 | 15 | 35 | M6×P1.0 | 24 | 1.5 | 11 | 6 | 12.5 | M6×18 | 86 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCS0808SN2 | SCS0808SN2 | P | 1,370 | - | 在庫品 |
| SCS0810SN2 | SCS0810SN2 | P | 1,370 | - | 在庫品 |
| SCS0812SN2 | SCS0812SN2 | P | 1,370 | - | 在庫品 |
| SCS0815SN2 | SCS0815SN2 | P | 1,370 | - | 在庫品 |
| SCS1010SN2 | SCS1010SN2 | P | 1,480 | - | 在庫品 |
| SCS1012SN2 | SCS1012SN2 | P | 1,480 | - | 在庫品 |
| SCS1015SN2 | SCS1015SN2 | P | 1,480 | - | 在庫品 |
| SCS1210SN2 | SCS1210SN2 | P | 1,480 | - | 在庫品 |
| SCS1212SN2 | SCS1212SN2 | P | 1,480 | - | 在庫品 |
| SCS1215SN2 | SCS1215SN2 | P | 1,480 | - | 在庫品 |
