黒染め
黒染め
無電解ニッケルメッキ
SUS304

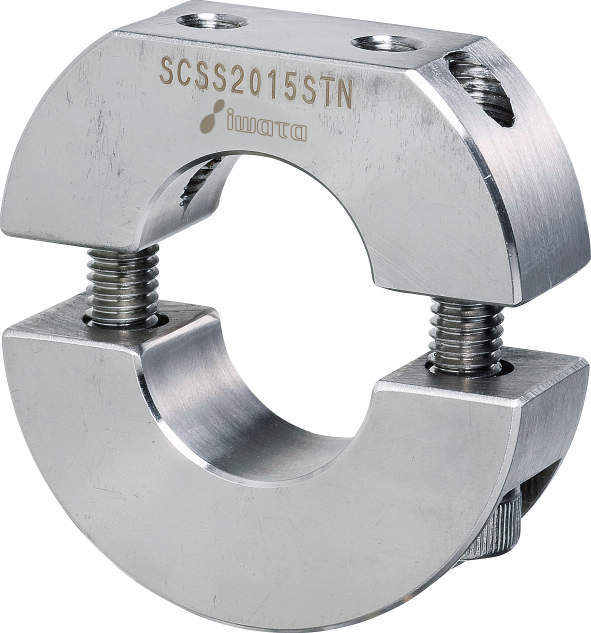

・機械の組立時やメンテナンス時に便利なセパレート構造のセットカラーです。
・スラスト力が強く、シャフトに傷が付きにくいタイプです。
・Dカット面を利用して、ブラケットなど様々な部品を取り付けることができます。
| 材質/表面処理 | SCSS-CTN：鉄（S45C）/黒染め SCSS-MTN：鉄（S45C）/無電解ニッケルメッキ SCSS-STN：ステンレス（SUS304） |
|---|---|
| 付属品 | SCSS-CTN：六角穴付ボルト（黒染め）2本 SCSS-MTN・SCSS-STN：六角穴付ボルト（SUSXM7）2本 |
45件の型式
| 型式 | 材質/表面処理 |
内径 φB |
幅 L |
外径 φD |
W | X | Y | Dカット部 |
締付ネジ M |
重量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | (E) | M1 | P | H2 | ||||||||||
| SCSS3015CTN | 鉄(S45C)/黒染め | 30 | 15 | 55 | 1.5 | 20 | 10 | 23.5 | 28.6 | M6 | 21 | 10 | M6×25 | 159 |
| SCSS3515CTN | 鉄(S45C)/黒染め | 35 | 15 | 60 | 2 | 23 | 12 | 26 | 29.9 | M6 | 23 | 10 | M6×25 | 180 |
| SCSS4018CTN | 鉄(S45C)/黒染め | 40 | 18 | 70 | 2 | 26 | 13 | 30 | 36.1 | M6 | 26 | 12 | M8×30 | 307 |
| SCSS4518CTN | 鉄(S45C)/黒染め | 45 | 18 | 75 | 3 | 28 | 14 | 32.5 | 37.4 | M6 | 28 | 12 | M8×30 | 335 |
| SCSS5022CTN | 鉄(S45C)/黒染め | 50 | 22 | 85 | 3 | 32 | 16 | 37 | 41.8 | M8 | 28 | 13 | M10×35 | 537 |
| SCSS0815MTN | 鉄(S45C)/無電解ニッケルメッキ | 8 | 15 | 30 | 1.5 | 10 | 6 | 13 | 15 | M3 | 8 | 7 | M5×16 | 67 |
| SCSS1015MTN | 鉄(S45C)/無電解ニッケルメッキ | 10 | 15 | 35 | 1.5 | 11.5 | 6 | 15 | 18 | M4 | 10 | 7 | M5×16 | 86 |
| SCSS1215MTN | 鉄(S45C)/無電解ニッケルメッキ | 12 | 15 | 35 | 1.5 | 11.5 | 6 | 15 | 18 | M4 | 10 | 7 | M5×16 | 83 |
| SCSS1315MTN | 鉄(S45C)/無電解ニッケルメッキ | 13 | 15 | 35 | 1.5 | 11.5 | 6 | 15 | 18 | M4 | 10 | 7 | M5×16 | 78 |
| SCSS1515MTN | 鉄(S45C)/無電解ニッケルメッキ | 15 | 15 | 40 | 1.5 | 13 | 8 | 17 | 21.1 | M5 | 12 | 7 | M6×20 | 102 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCSS3015CTN | SCSS3015CTN | P | 1,860 | 在庫品 | 在庫品 |
| SCSS3515CTN | SCSS3515CTN | P | 2,080 | 在庫品 | 在庫品 |
| SCSS4018CTN | SCSS4018CTN | P | 2,290 | 在庫品 | 在庫品 |
| SCSS4518CTN | SCSS4518CTN | P | 2,840 | 在庫品 | 在庫品 |
| SCSS5022CTN | SCSS5022CTN | P | 3,490 | 在庫品 | 在庫品 |
| SCSS0815MTN | SCSS0815MTN | P | 1,480 | - | 在庫品 |
| SCSS1015MTN | SCSS1015MTN | P | 1,530 | - | 在庫品 |
| SCSS1215MTN | SCSS1215MTN | P | 1,530 | 在庫品 | 在庫品 |
| SCSS1315MTN | SCSS1315MTN | P | 1,530 | - | 在庫品 |
| SCSS1515MTN | SCSS1515MTN | P | 1,640 | 在庫品 | 在庫品 |
