黒染め
黒染め

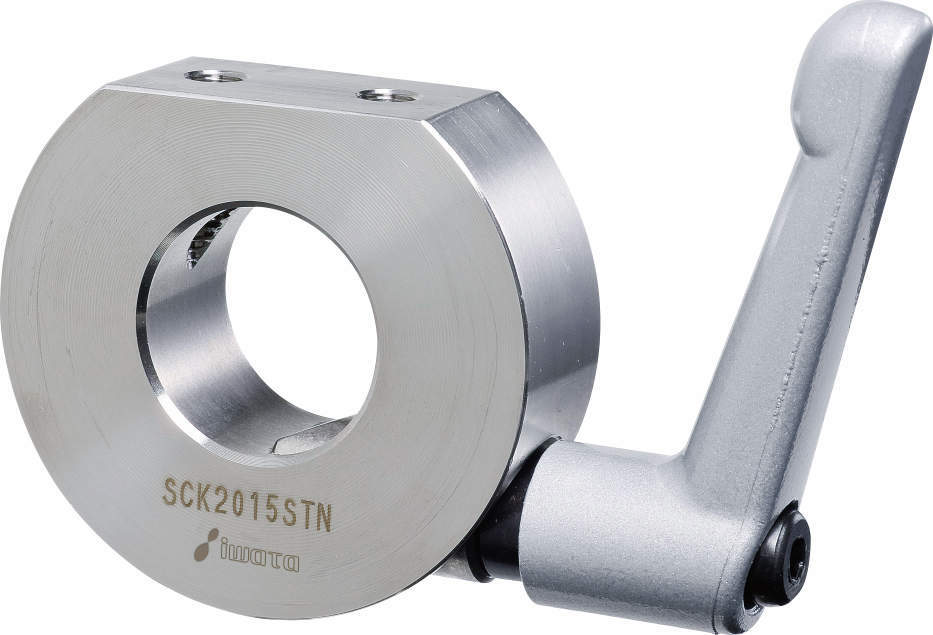

SUS304
・クサビでシャフトを押しつける構造のため、少ない力で締め付けが可能です。
・作業性が良いので、頻繁に位置調整を繰り返す幅ガイドなどに最適です。
・Dカット面を利用して、ブラケットなど様々な部品を取り付けることができます。
| 本体材質/表面処理 | SCK-CTN：鉄（S45C）/黒染め SCK-STN：ステンレス（SUS304） |
|---|---|
| クサビ材質 | SCK-CTN：SUS304(モリブデンコート) SCK-STN：SUS304 |
| クランプレバー材質（ネジ部） | SCK-CTN：黒染め(SUM22L) SCK-STN：SUS303 |
| クランプレバー材質（レバー部） | 静電塗装(亜鉛ダイカスト) |
60件の型式
| 型式 | 材質/表面処理 |
クランプ レバー色 |
内径 φB |
幅 L |
外径 φD |
φd | X | (F) | Dカット部 |
締付ネジ M |
重量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | (E) | M1 | P | H2 | |||||||||||
| SCK1015STNB | ステンレス（SUS304) | つや消し黒 | 10 | 15 | 35 | 12.1 | 9.5 | 49.8 | 15 | 18 | M4 | 10 | 7 | M6×25 | 131 |
| SCK1015STNO | ステンレス（SUS304) | オレンジ | 10 | 15 | 35 | 12.1 | 9.5 | 49.8 | 15 | 18 | M4 | 10 | 7 | M6×25 | 131 |
| SCK1015STNS | ステンレス（SUS304) | シルバーグレー | 10 | 15 | 35 | 12.1 | 9.5 | 49.8 | 15 | 18 | M4 | 10 | 7 | M6×25 | 131 |
| SCK1215STNB | ステンレス（SUS304) | つや消し黒 | 12 | 15 | 38 | 12.1 | 10.5 | 50 | 15 | 23.3 | M4 | 10 | 7 | M6×25 | 123 |
| SCK1215STNO | ステンレス（SUS304) | オレンジ | 12 | 15 | 38 | 12.1 | 10.5 | 50 | 15 | 23.3 | M4 | 10 | 7 | M6×25 | 123 |
| SCK1215STNS | ステンレス（SUS304) | シルバーグレー | 12 | 15 | 38 | 12.1 | 10.5 | 50 | 15 | 23.3 | M4 | 10 | 7 | M6×25 | 123 |
| SCK1515STNB | ステンレス（SUS304) | つや消し黒 | 15 | 15 | 40 | 12.1 | 12 | 53.4 | 17 | 21.1 | M5 | 12 | 7 | M6×32 | 154 |
| SCK1515STNO | ステンレス（SUS304) | オレンジ | 15 | 15 | 40 | 12.1 | 12 | 53.4 | 17 | 21.1 | M5 | 12 | 7 | M6×32 | 154 |
| SCK1515STNS | ステンレス（SUS304) | シルバーグレー | 15 | 15 | 40 | 12.1 | 12 | 53.4 | 17 | 21.1 | M5 | 12 | 7 | M6×32 | 154 |
| SCK1615STNB | ステンレス（SUS304) | つや消し黒 | 16 | 15 | 42 | 12.1 | 12 | 54.5 | 17 | 24.7 | M5 | 12 | 7 | M6×32 | 148 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCK1015STNB | SCK1015STNB | P | 3,490 | - | 在庫品 |
| SCK1015STNO | SCK1015STNO | P | 3,490 | - | 在庫品 |
| SCK1015STNS | SCK1015STNS | P | 3,490 | - | 在庫品 |
| SCK1215STNB | SCK1215STNB | P | 3,490 | - | 在庫品 |
| SCK1215STNO | SCK1215STNO | P | 3,490 | - | 在庫品 |
| SCK1215STNS | SCK1215STNS | P | 3,490 | - | 在庫品 |
| SCK1515STNB | SCK1515STNB | P | 3,710 | - | 在庫品 |
| SCK1515STNO | SCK1515STNO | P | 3,710 | - | 在庫品 |
| SCK1515STNS | SCK1515STNS | P | 3,710 | - | 在庫品 |
| SCK1615STNB | SCK1615STNB | P | 3,710 | - | 在庫品 |
