エンプラディスクハンドル車 EDHN

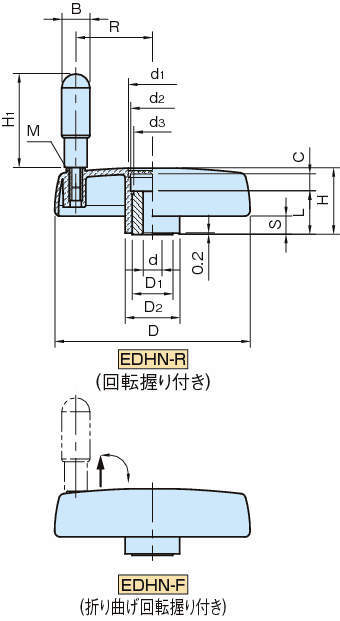

回転握り付き

  • 回転握り付き

  • 折り曲げ回転握り付き

センターキャップカラーが6色

・耐衝撃性に富み、しかも酸、アルカリ、油脂のほとんどの薬品に優れた耐性を発揮する特殊樹脂材です。
・手にフィットするリム形状です。
・ボス穴の表は、付属のボスキャップ(はめ込み)で簡単にカバーできます。
・ボスキャップは裏から棒等で押上げる事で取外せます。
・EDHN-Fタイプの折り曲げ回転握りは、手前に引いてから倒す構造になっておりハンドル表面のポケットに完全収納されるので未使用時に邪魔にならず、また安全です。
・ハンドル車外径125~175のみボスキャップのカラーがご指定できます。この場合、ポリアセタール(ライトグレー)のボスキャップも付属されます。
・色指定ボスキャップは搬送中の傷や汚れから保護する為、別々に梱包しますので、お客様にて組みつけてご使用ください。

#ハンドル
#搬送
#衝撃

共通仕様

ハンドル車 ポリプロピレン つや消しブラック
インサート SUM24L 四三酸化鉄皮膜
ボスキャップ EDHN80F:ポリプロピレン つや消しブラック
色指定なし:ポリアセタール ライトグレー
色指定:ポリプロピレン
握り ポリアミド つや消しブラック

CADメーカーTOP

詳細仕様

  • 150件中 31-40件

  • 表示件数

150件の型式

型式 タイプ ボスキャップ
のカラー
サイズ D H D2 D1 d
(H7)
d1 d2 d3 S L C B H1 M R 質量
(g)
追加工
タイプ 押しネジ穴
サイズ
EDHN125R-LB 回転握り付き つや消しライトブルー 125 125 39.5 35 26 12 31 28 24 11 27 11 18 60 M6×1 49 270 標準品(追加工なし) - -
EDHN125R-OG 回転握り付き つや消しオレンジ 125 125 39.5 35 26 12 31 28 24 11 27 11 18 60 M6×1 49 270 標準品(追加工なし) - -
EDHN125R-RE 回転握り付き つや消しレッド 125 125 39.5 35 26 12 31 28 24 11 27 11 18 60 M6×1 49 270 標準品(追加工なし) - -
EDHN125R-YE 回転握り付き つや消しイエロー 125 125 39.5 35 26 12 31 28 24 11 27 11 18 60 M6×1 49 270 標準品(追加工なし) - -
EDHN150R 回転握り付き ライトグレー 150 150 44 38 26 14 34 30 24 12 30 10 22 65 M8×1.25 58 379 標準品(追加工なし) - -
EDHN150R-BR 回転握り付き つや消しブラック 150 150 44 38 26 14 34 30 24 12 30 10 22 65 M8×1.25 58 379 標準品(追加工なし) - -
EDHN150R-GR 回転握り付き つや消しグレー 150 150 44 38 26 14 34 30 24 12 30 10 22 65 M8×1.25 58 379 標準品(追加工なし) - -
EDHN150R-LB 回転握り付き つや消しライトブルー 150 150 44 38 26 14 34 30 24 12 30 10 22 65 M8×1.25 58 379 標準品(追加工なし) - -
EDHN150R-OG 回転握り付き つや消しオレンジ 150 150 44 38 26 14 34 30 24 12 30 10 22 65 M8×1.25 58 379 標準品(追加工なし) - -
EDHN150R-RE 回転握り付き つや消しレッド 150 150 44 38 26 14 34 30 24 12 30 10 22 65 M8×1.25 58 379 標準品(追加工なし) - -

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
EDHN125R-LB EDHN125R-LB P 4,200 - 在庫品
EDHN125R-OG EDHN125R-OG P 4,200 - 在庫品
EDHN125R-RE EDHN125R-RE P 4,200 - 在庫品
EDHN125R-YE EDHN125R-YE P 4,200 - 在庫品
EDHN150R EDHN150R P 4,600 - 在庫品
EDHN150R-BR EDHN150R-BR P 4,600 - 在庫品
EDHN150R-GR EDHN150R-GR P 4,600 - 在庫品
EDHN150R-LB EDHN150R-LB P 4,600 - 在庫品
EDHN150R-OG EDHN150R-OG P 4,600 - 在庫品
EDHN150R-RE EDHN150R-RE P 4,600 - 在庫品
