プランジャー｜インデックスプランジャー NDX

NDX(スチール製、シングルナット)

  • NDX(スチール製、シングルナット)

  • NDX(スチール製、シングルナット)

  • NDX-W-SUS(SUS製、ダブルナット)

  • NDX-W-SUS(SUS製、ダブルナット)

・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。
・インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

#インデックスプランジャー
#プランジャー
#位置決め

共通仕様

本体 NDX：SUM22L 四三酸化鉄皮膜
NDX-SUS：SUS303
ノブ ポリアミド つや消しブラック
コイルバネ SUS302WPA
ノーズ NDX：SUM22L HRC58～62
NDX-SUS：SUS420　HRC53～55
耐熱温度 80℃

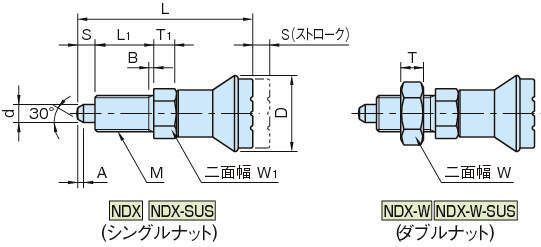

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 16件中 11-16件

  • 表示件数

16件の型式

型式 ナット 材質 サイズ M d
(-0.02/-0.04)		 L1 S A D L W1 T1 W T B 荷重
(N)
最小～最大		 質量
(g)		 許容せん断力
(N)
本体 ノブ ノーズ
NDX16-SUS シングルナット SUS製 エンプラ製 SUS製 16 M16×1.5 8 26 8 2.3 33 74 19 10 - - 3 15～35 71 1507
NDX20-SUS シングルナット SUS製 エンプラ製 SUS製 20 M20×1.5 10 28 10 2.8 33 80 22 12 - - 3 15～40 112 2355
NDX10W-SUS ダブルナット SUS製 エンプラ製 SUS製 10 M10×1 5 17 5 1.3 21 47 13 7 17 5 2 5～12 26 589
NDX12W-SUS ダブルナット SUS製 エンプラ製 SUS製 12 M12×1.5 6 20 6 1.8 25 56 14 8 19 6 3 6～14 39 848
NDX16W-SUS ダブルナット SUS製 エンプラ製 SUS製 16 M16×1.5 8 26 8 2.3 33 74 19 10 24 8 3 15～35 89 1507
NDX20W-SUS ダブルナット SUS製 エンプラ製 SUS製 20 M20×1.5 10 28 10 2.8 33 80 22 12 30 10 3 15～40 147 2355

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
NDX16-SUS NDX16-SUS P 4,900 - 在庫品
NDX20-SUS NDX20-SUS P 7,900 - 在庫品
NDX10W-SUS NDX10W-SUS P 3,600 在庫品 在庫品
NDX12W-SUS NDX12W-SUS P 4,000 - 在庫品
NDX16W-SUS NDX16W-SUS P 5,500 在庫品 在庫品
NDX20W-SUS NDX20W-SUS P 9,200 - 在庫品
