SSG
SSG
SSG
SSG
SSG
SSG
SSG
SSG
| 精度等級 | JIS N7級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | 歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 歯部以外黒染 |
207件の型式
S1T
S1

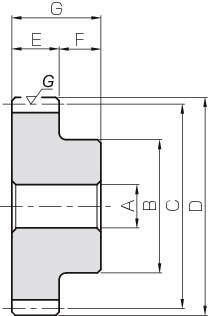

| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
ねじ穴 | 許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||
| SSG1.5-75 | 1.5 | 75 | S1 | 20 | 60 | 112.5 | 115.5 | 15 | 14 | 29 | - | - | 81.7 | 102 | 8.33 | 10.4 | 0.08～0.16 | 1.41 |
| SSG1.5-80 | 1.5 | 80 | S1 | 20 | 70 | 120 | 123 | 15 | 14 | 29 | - | - | 88.0 | 117 | 8.97 | 12.0 | 0.08～0.16 | 1.68 |
| SSG1.5-90 | 1.5 | 90 | S1 | 20 | 70 | 135 | 138 | 15 | 14 | 29 | - | - | 101 | 150 | 10.3 | 15.3 | 0.08～0.16 | 2.04 |
| SSG1.5-100 | 1.5 | 100 | S1 | 20 | 70 | 150 | 153 | 15 | 14 | 29 | - | - | 113 | 187 | 11.6 | 19.1 | 0.08～0.16 | 2.43 |
| SSG2-14 | 2 | 14 | S1 | 12 | 22 | 28 | 32 | 20 | 16 | 36 | - | - | 26.3 | 9.01 | 2.69 | 0.92 | 0.10～0.20 | 0.11 |
| SSG2-15 | 2 | 15 | S1 | 12 | 24 | 30 | 34 | 20 | 16 | 36 | - | - | 29.6 | 10.5 | 3.01 | 1.07 | 0.10～0.20 | 0.14 |
| SSG2-16 | 2 | 16 | S1 | 12 | 26 | 32 | 36 | 20 | 16 | 36 | - | - | 27.3 | 10.1 | 2.78 | 1.03 | 0.10～0.20 | 0.16 |
| SSG2-17 | 2 | 17 | S1 | 12 | 28 | 34 | 38 | 20 | 16 | 36 | - | - | 30.0 | 11.6 | 3.06 | 1.18 | 0.10～0.20 | 0.19 |
| SSG2-18 | 2 | 18 | S1 | 12 | 30 | 36 | 40 | 20 | 16 | 36 | - | - | 32.7 | 13.1 | 3.34 | 1.34 | 0.10～0.20 | 0.22 |
| SSG2-19 | 2 | 19 | S1 | 12 | 31 | 38 | 42 | 20 | 16 | 36 | - | - | 35.5 | 14.8 | 3.62 | 1.51 | 0.10～0.20 | 0.24 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSG1.5-75 | SSG1.5-75 | P | 10,700 | - | 在庫品 |
| SSG1.5-80 | SSG1.5-80 | P | 11,620 | 在庫品 | 在庫品 |
| SSG1.5-90 | SSG1.5-90 | P | 13,640 | 在庫品 | 在庫品 |
| SSG1.5-100 | SSG1.5-100 | P | 15,620 | 在庫品 | 在庫品 |
| SSG2-14 | SSG2-14 | P | 3,470 | 在庫品 | 在庫品 |
| SSG2-15 | SSG2-15 | P | 3,600 | 在庫品 | 在庫品 |
| SSG2-16 | SSG2-16 | P | 3,610 | 在庫品 | 在庫品 |
| SSG2-17 | SSG2-17 | P | 3,850 | 在庫品 | 在庫品 |
| SSG2-18 | SSG2-18 | P | 4,020 | 在庫品 | 在庫品 |
| SSG2-19 | SSG2-19 | P | 4,070 | 在庫品 | 在庫品 |
